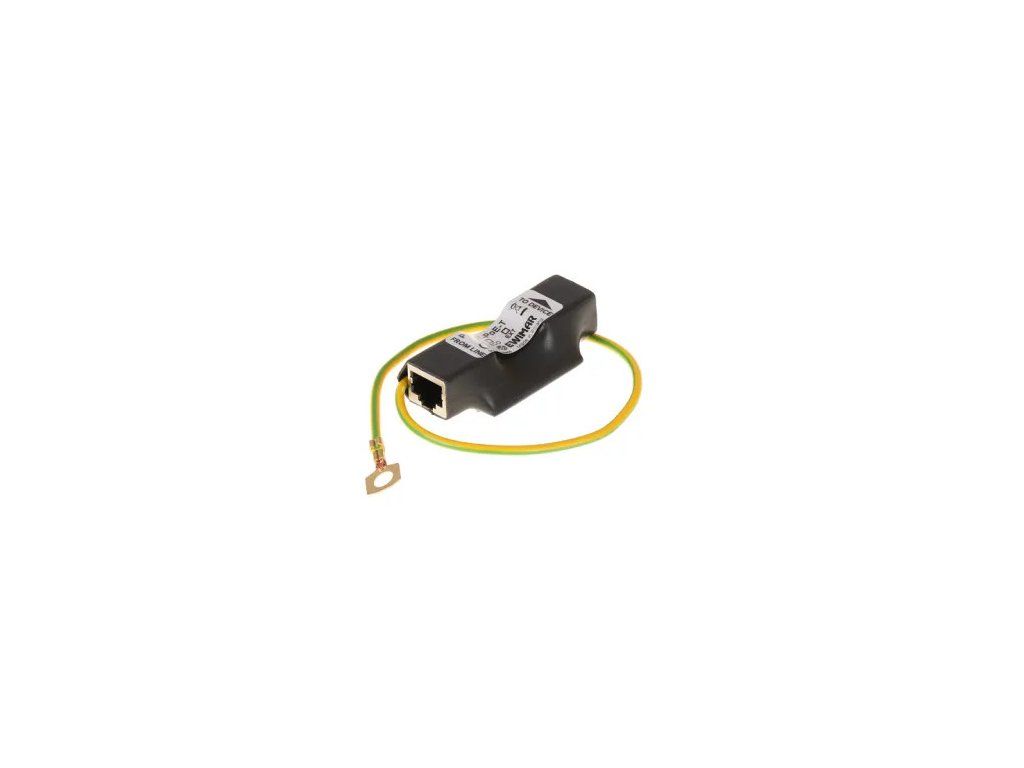

Svodiče přepětí LAN řady ECO, PTF-51-ECO/PoE/T v žáruvzdorném plášti
Klíčové vlastnosti
- Chrání signální vedení a napájení PoE
- Účinnost ochrany až do 100 A
- Dvojitá ochrana PoE
- Miniaturní rozměry
- Snadná instalace
Účel
úsporná řada jednokanálových svodičů přepětí, ochrana 100Mbit LAN, určená pro instalace 100Base-T, PTF-51-ECO/PoE/T v teplem smrštitelném plášti.
Popis

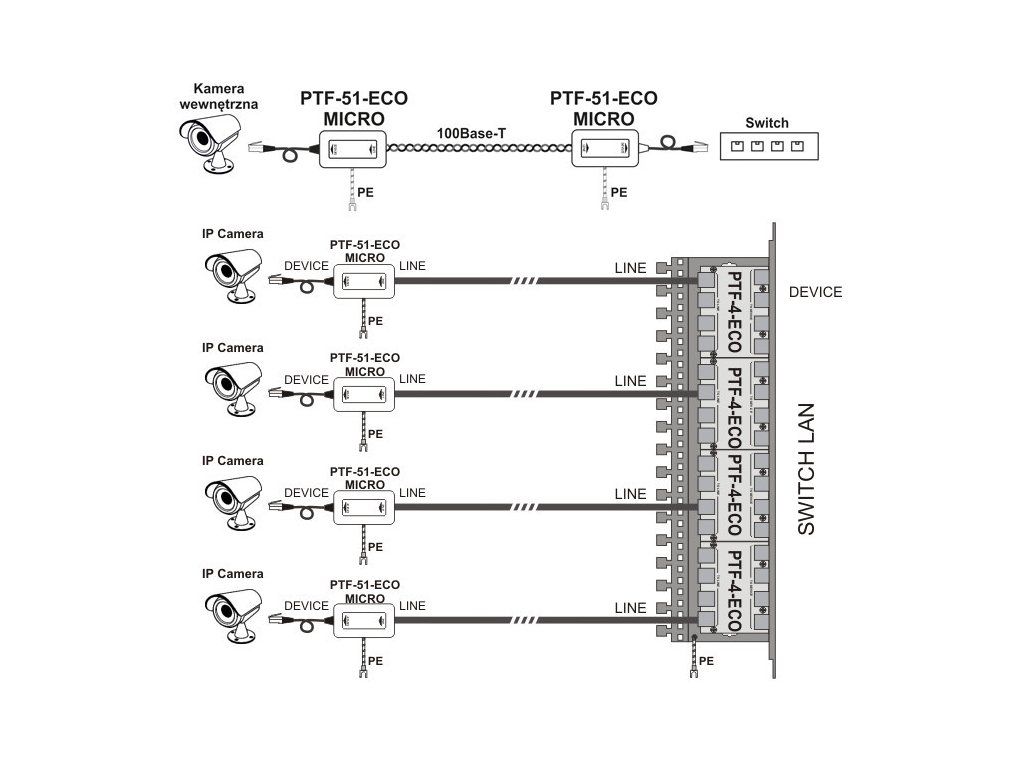

jednokanálový svodič přepětí LAN určený k zajištění přepěťové ochrany pro 100Mbitová zařízení LAN, jako jsou IP-CCTV kamery, internet věcí, přepínače LAN, průmyslové a automatizační řídicí jednotky budov. Je kompatibilní s 10Base-T a 100Base-T ethernetovými sítěmi používajícími jakýkoli typ kabeláže. Oproti předchozím řadám bylo dbáno na zajištění přepěťové ochrany pro obvody PoE jakéhokoli typu spolu s odvedením náboje do země. Vysoce kvalitní tištěné obvody spolu s vyladěnými diferenciálními páry zajišťují velmi dobrý přenosový výkon a přispívají k eliminaci přeslechů, které jsou příčinou nestabilního provozu LAN.

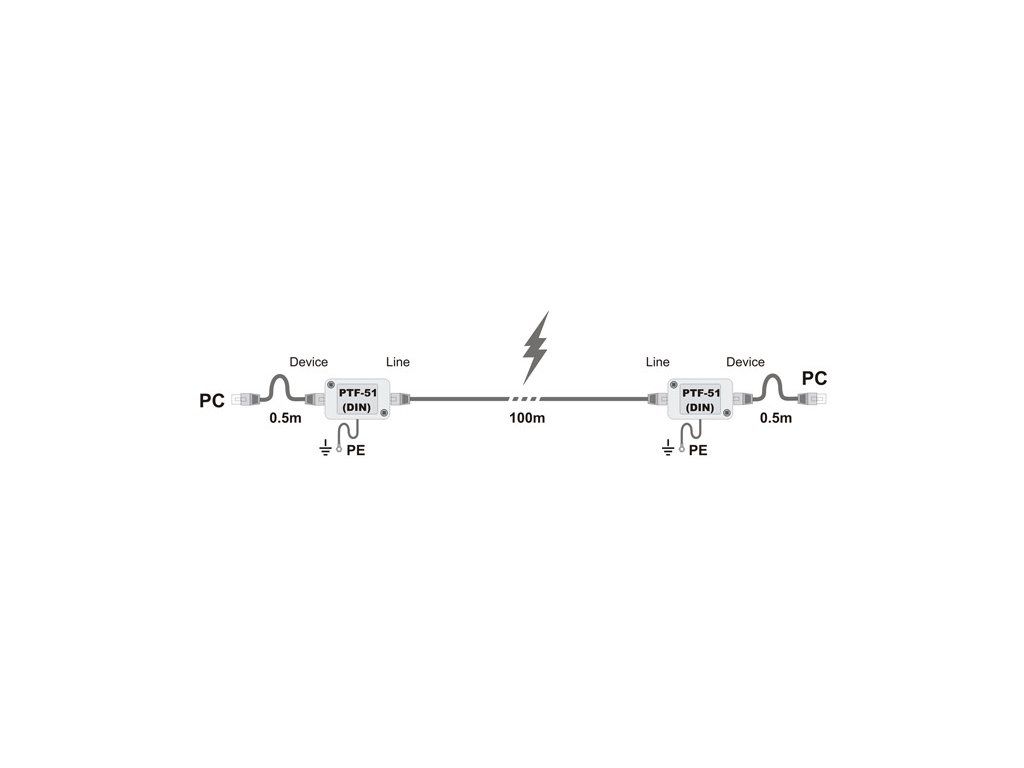

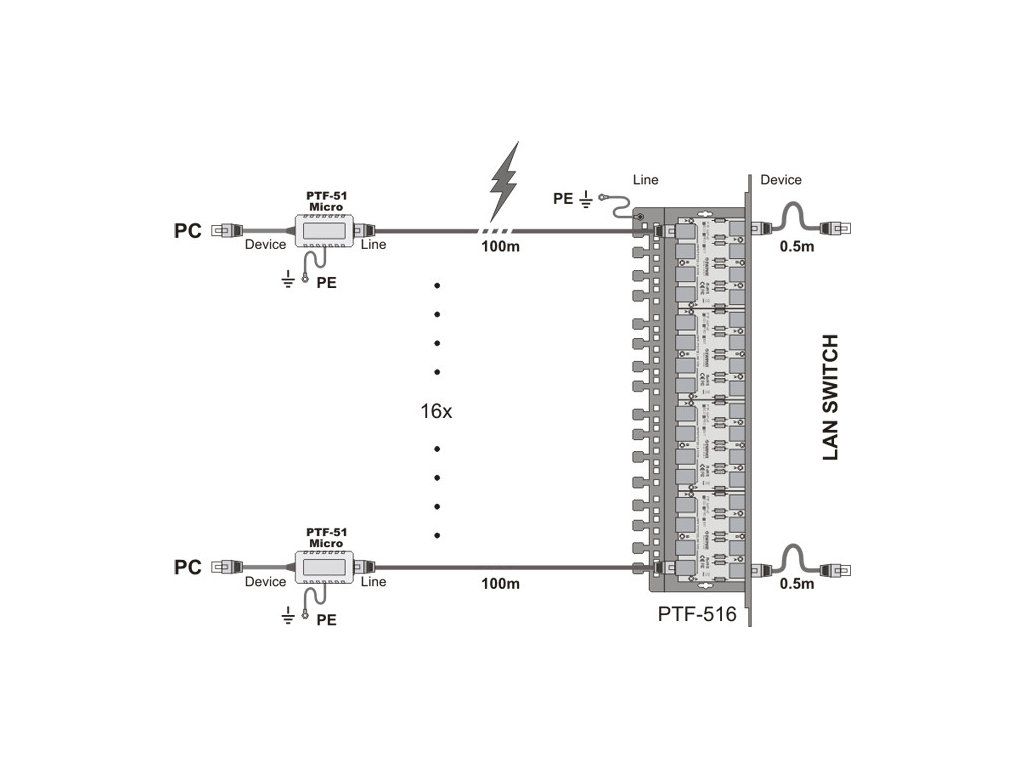

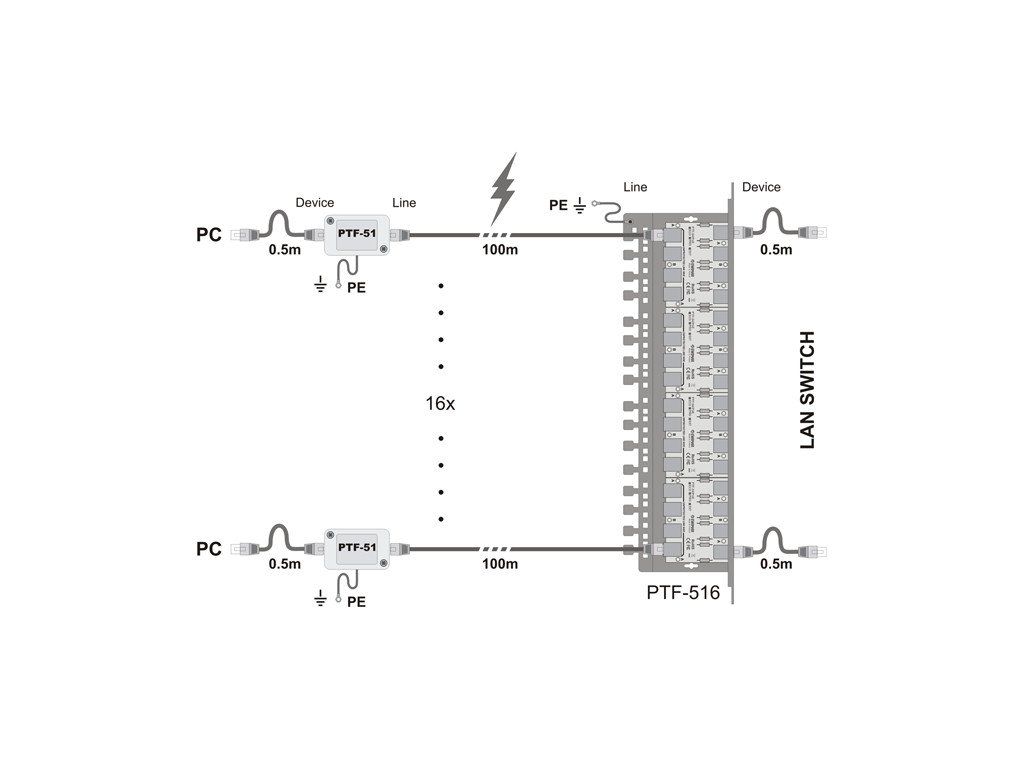

Výrobek je určen pro instalace, kde jsou připojená koncová zařízení LAN umístěna uvnitř budov a žádná část kabelu nevede mimo budovy. Pokud tyto podmínky nejsou splněny nebo pokud je nutné zvýšit úroveň přepěťové ochrany, je třeba použít svodič přepětí řady PRO nebo EXT.
Speciální uspořádání propojení také chrání zařízení před přepětím na napájecích vedeních PoE v jakémkoli možném standardu (přenášeném také na přenosových vedeních). Linky 4-5 a 7-8 jsou vzájemně propojeny, protože 100Base-T LAN je používá výhradně pro napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery. Napájení PoE procházející omezovačem může mít výkon až 60 W (kompatibilita s HiPoE).
PTF-51-ECO/PoE/T zajišťuje spojitost stínění pro kabely FTP, ale u řady ECO není spojeno se zemí.
Technické specifikace
| Datová linka | |
| Počet kanálů LAN | 1 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Stíněná zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Stíněná zásuvka RJ-45 |
| Počet ochranných kroků | 1 (hybridní) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 150V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 100A |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 20V |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Oddělovací prvek | - |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 150V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 100A |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Ztráta napájení PoE v ochranných obvodech | IEEE 802.3af, možnost A: 0,23W @48VDC |
| IEEE 802.3af, varianta B: 0,13W @48VDC | |
| IEEE 802.3at, varianta A: 0,68W @54VDC | |
| IEEE 802.3at volba B: 0,35W @54VDC | |
| IEEE 802.3bt, typ 3, možnost AB: 0,8W @54VDC | |
| *) údaje pro maximální zamýšlené zatížení | |
| Společné rysy | |
| Rozměry | 65 x 20 x 35 (mm) |
| Aplikace | Ochrana interně instalovaného zařízení |
| Montáž | Volně stojící skříň |
| Způsob uzemnění | Kabel |
| Těsnost pouzdra | IP20 |
| Provozní teplota | -40ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnost: | 0.2 kg |
| EAN: | 72241 |
| Chráněná linka: | A |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
| Počet kanálů zařízení: | 1 |
