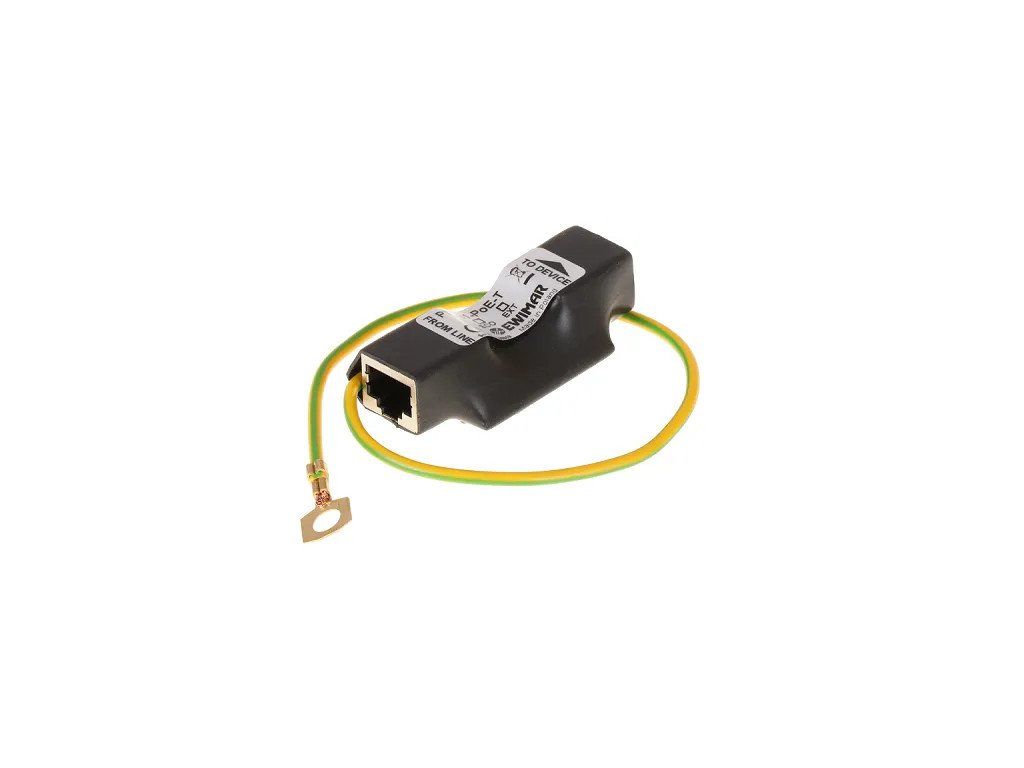

Svodiče přepětí LAN řady EXT, PTF-51-EXT/PoE/T v žáruvzdorném plášti
Kód: 72243
Detailní popis produktu
Svodiče přepětí LAN řady EXT, PTF-51-EXT/PoE/T v žáruvzdorném plášti
Popis
Přepěťová ochrana určená k ochraně jedné cesty LAN před účinky přepětí a blesků. Je kompatibilní s ethernetovými sítěmi standardů 10Base-T a 100Base-T, které se používají pro připojení k PC, kamerám CCTV, průmyslovým zařízením a zařízením pro automatizaci budov a dalším spotřebním zařízením. Obsahuje přímé odvádění vysokých přepěťových nábojů do země jednotlivě z každého vodiče kabelu, bez poměrně často používaných mezičlánků, které oslabují přepěťovou odolnost a mají velký vliv na vyzařování nebo pohlcování elektromagnetického rušení.
Tři ochranné stupně v datové cestě využívající technologii MOSFET velmi účinně chrání citlivé obvody síťových rozhraní a představují dodatečnou izolační rezervu v případě vysokých potenciálů mezi přepínačem LAN a jednotlivými koncovými body. Technologie MOSFET navíc snižuje úroveň potenciálu, který se při přepětí dostane k chráněnému zařízení (Voltage Protection Level UP), na hodnotu, která je jen nepatrně vyšší než jmenovité provozní napětí (Un).
Vestavěné ochranné obvody napájení PoE eliminují napěťové špičky mezi přenosovými páry 1,2 - 3,6 a páry 4,5 - 7,8, které se používají výhradně pro napájení PoE ve 100Mbitových sítích. Pro zjednodušení ochranného obvodu byly seskupeny a jeden pár je považován za jedno vedení obvodu. Ochranné obvody PoE chrání koncová zařízení LAN před poškozením v důsledku přepětí způsobeného bleskem nebo nekontrolovaným nárůstem napětí, například v důsledku výpadku napájení PoE. Použitá řešení jsou zcela neutrální pro každý standard PoE a chrání každý standard, včetně Hi PoE.
PTF-51-EXT/PoE/T je určen pro instalaci v blízkosti koncových bodů LAN, jako jsou počítače, PLC, IPC kamery, rádiové vysílače a zařízení internetu věcí. Pro správnou funkci je nutné řádné uzemnění pomocí PE vedení a pokud možno co nejkratšího vyhrazeného uzemňovacího bodu. Dodržujte směrovou funkci ochranné funkce popsanou v návodu k použití a nepřehazujte zapojení zařízení v instalaci LAN, což může způsobit nesprávnou funkci nebo dokonce poškození.
PTF-51-EXT/PoE/T zajišťuje spojitost stínění kabelů FTP mezi vstupem a výstupem a navíc odvádí do země náboj, který vzniká mezi stíněním a zemí. Protože se doporučuje uzemnit stínění kabelu FTP pouze na jedné straně, je stínění na straně chrániče při běžném provozu galvanicky odděleno při 90 V DC.
Aplikace

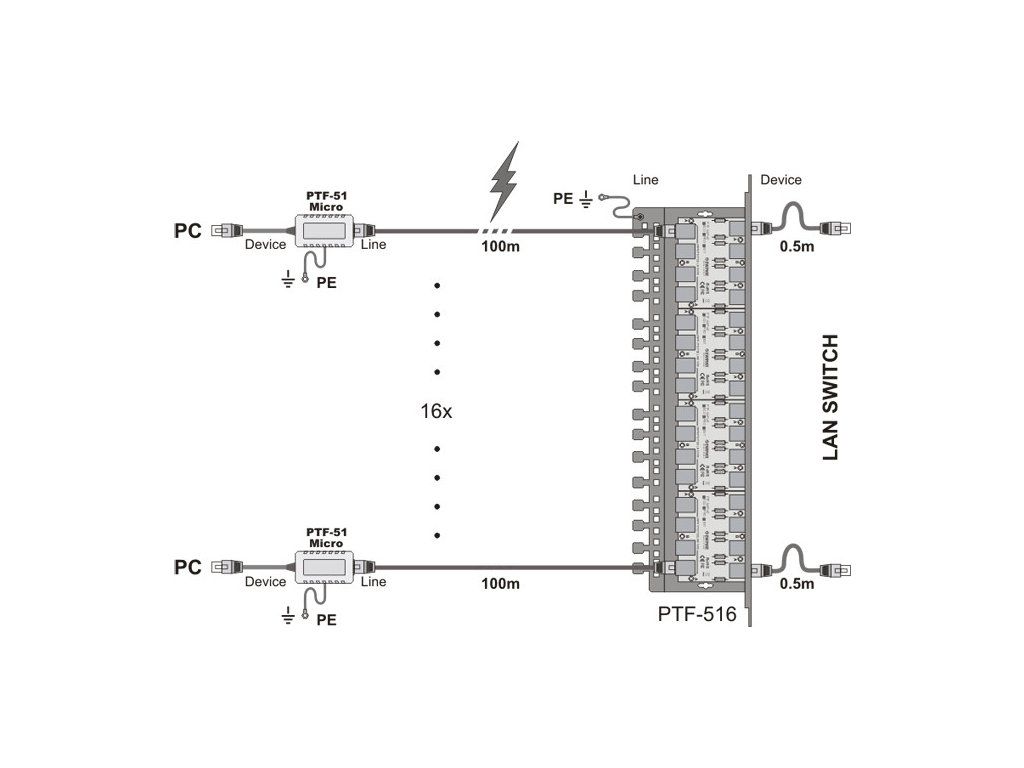

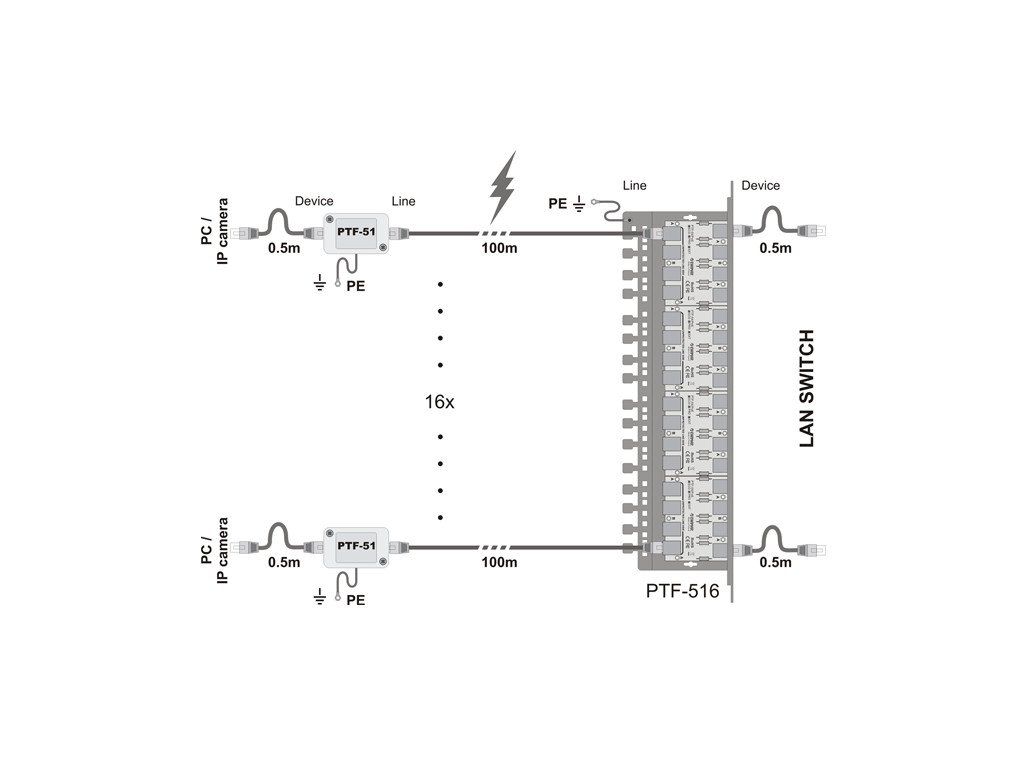

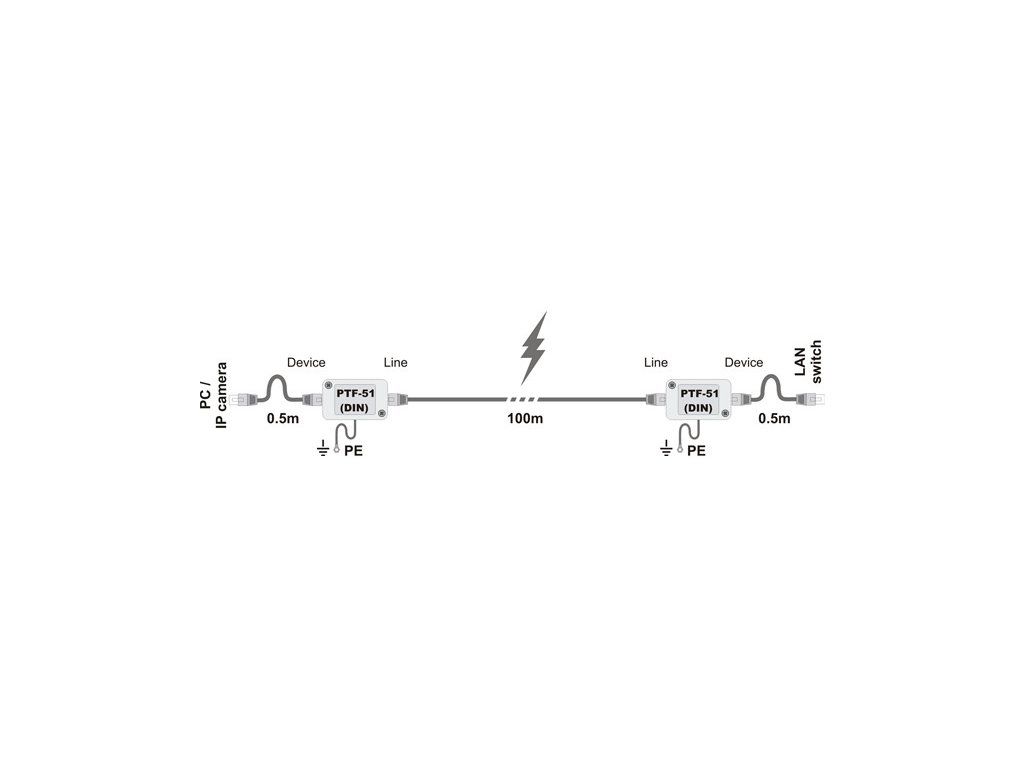

Pro ochranu jednoho obvodu LAN lze použít dvě jednokanálové ochrany, které se namontují na oba konce kabelu a odpovídajícím způsobem uzemní. Pokud je třeba chránit více obvodů LAN, doporučuje se použít vícekanálový svodič na straně přepínače LAN a jednokanálové svodiče na straně koncového zařízení.
Pokud je na straně externí IP kamery použit chránič řady EXT, musí být na straně přepínače LAN použit minimálně vícekanálový chránič řady PRO, jinak bude ochrana přepínače LAN nedostatečná.
Pokud bude ochrana řady EXT kombinována s patch panelem LAN, musí být založena na konektorech Keystone. Standardní patch panely se zásuvkami LSA (Krone) mají příliš nízkou odolnost tištěných obvodů proti nárazu a může dojít k jejich poškození.
Výrobek je testován podle kategorií D1, C2, C1, B2. Je určen pro použití na hranicích zón LPZ0/LPZ1 nebo vyšších.
Technické specifikace
| Datová linka | |
| Počet kanálů LAN | 1 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Stíněná zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Stíněná zásuvka RJ-45 |
| Počet ochranných kroků | 3 (GDT, MOSFET, TVS) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| C1: Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| C2: Vybíjecí proud (8/20 µs, vedení-zem) lmax / vodič | 2,5 kA (max.) |
| D1: Maximální bleskový proud (10/350 µs, vedení-zem) Iimp | 1kA |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| B2: Ochranná úroveň 1kV/μs (line-to-line) UP | <8V |
| C1: Vybíjecí proud (8/20 µs, line-to-line) Iimp | 0,5 kA |
| Oddělovací prvek | Pojistka MOSFET |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 1-2pF |
| Sériový odpor | 6Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| B2: Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| C1: Vybíjecí proud (8/20 µs, line-to-line) Iimp | 0,5 kA (varianta A), 250 A (varianta B) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| C1: Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| C2: Vybíjecí proud (8/20 µs, vedení-zem) lmax / vodič | 2,5 kA (max.) |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Ztráta napájení PoE v ochranných obvodech | IEEE 802.3af, možnost A: 0,6W @48VDC |
| IEEE 802.3af, možnost B: 0,35W @48VDC | |
| IEEE 802.3at, varianta A: 1,6W @54VDC | |
| IEEE 802.3at volba B: 0,6W @54VDC | |
| IEEE 802.3bt, typ 3, možnost AB: 1,2W @54VDC | |
| *) údaje pro maximální zamýšlené zatížení | |
| Společné rysy | |
| Rozměry | 65 x 20 x 35 (mm) |
| Aplikace | Ochrana zařízení instalovaných v interiéru/venku |
| Montáž | Volně stojící skříň |
| Způsob uzemnění | Kabel |
| Těsnost pouzdra | IP20 |
| Provozní teplota | -40ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnost: | 0.2 kg |
| EAN: | 72243 |
| Chráněná linka: | A |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
| Počet kanálů zařízení: | 1 |
