Třífázový elektroměr SDM 630 MODBUS V3

Třífázový elektroměr SDM 630 MODBUS V3

Účel

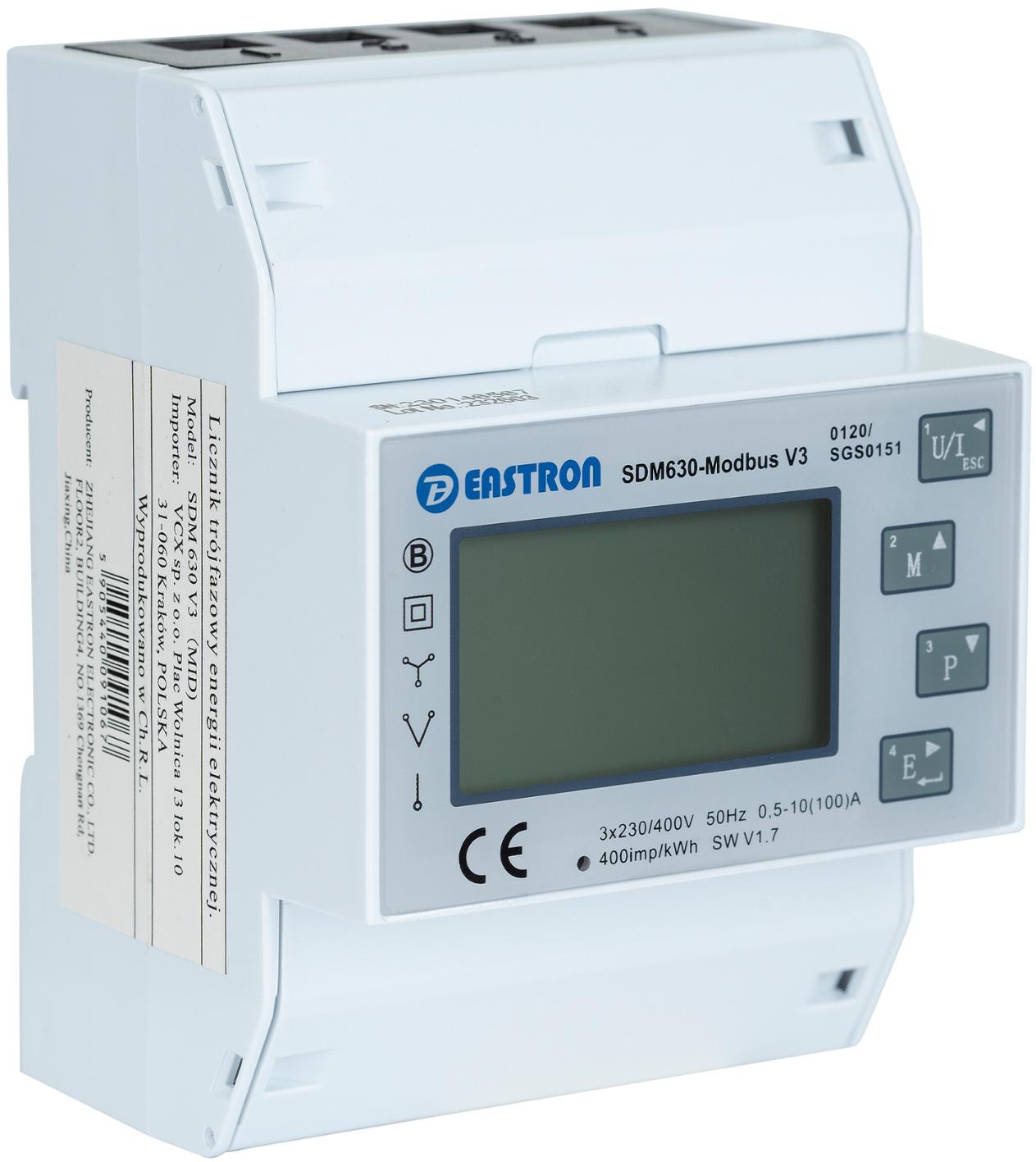

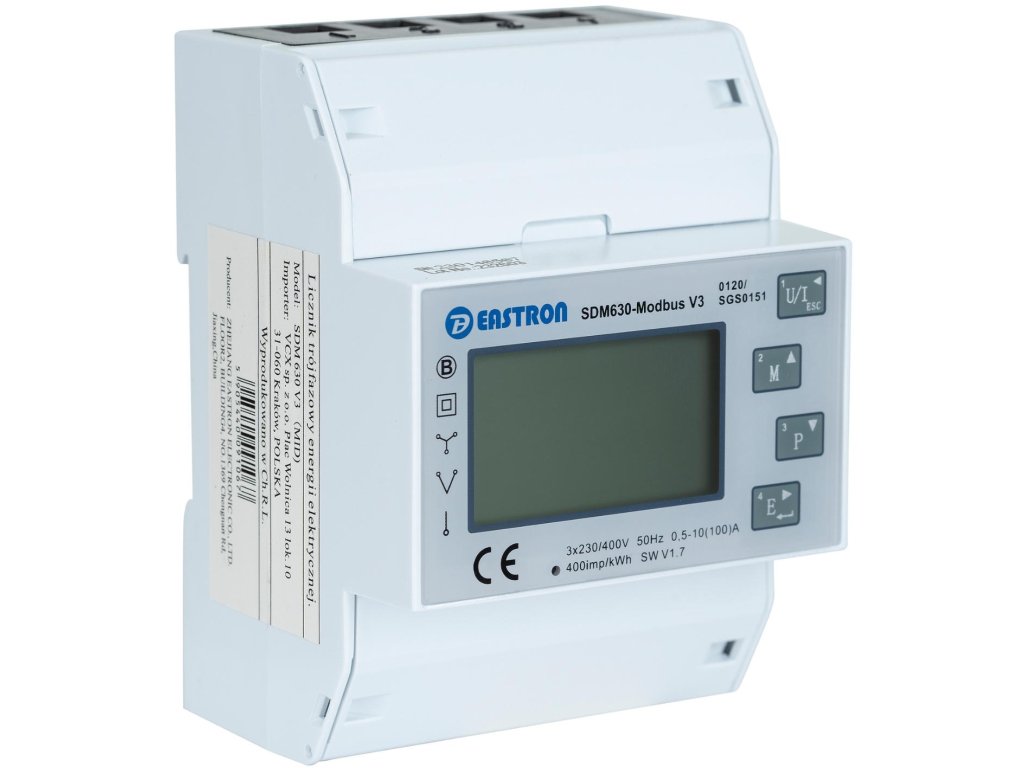

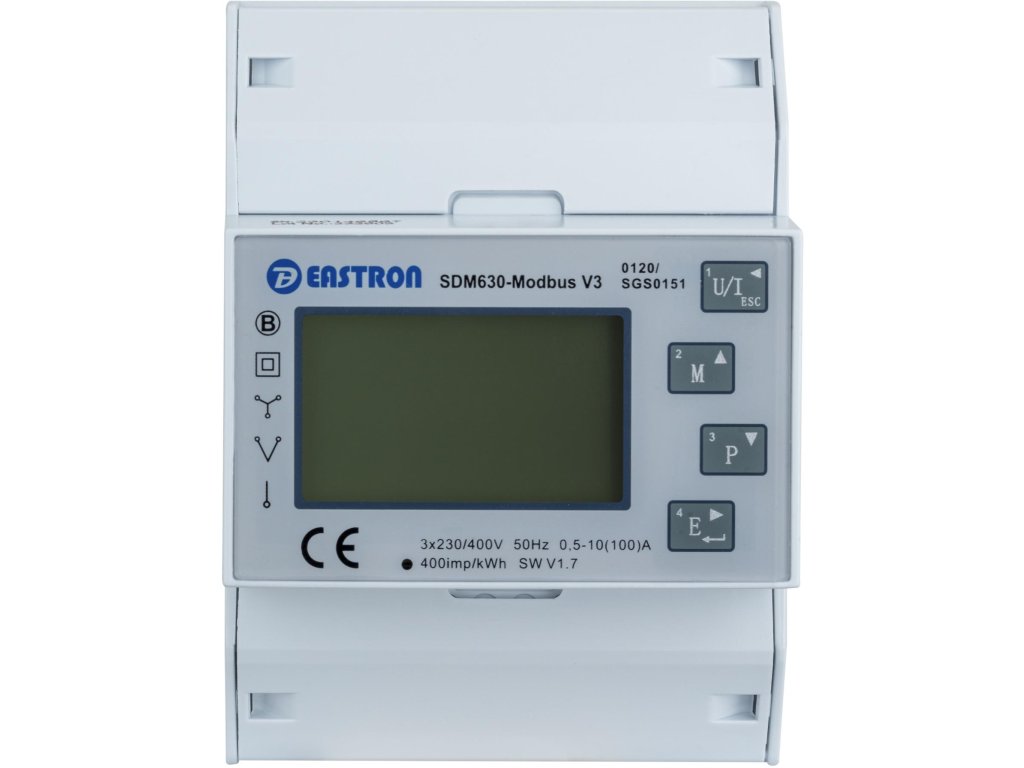

Třífázový elektroměr - SDM 630 MODBUS V3

Nabízíme měřicí přístroj Eastron SDM630 Modbus v nejnovější verzi "V3" s portem RS-485 a protokolem Modbus-RTU certifikovaným MID. Má dva pulzní výstupy, včetně jednoho konfigurovatelného výstupu.

Měřicí přístroj má rozhraní RS-485, které usnadňuje čtení naměřených hodnot pomocí protokolu Modbus-RTU.

SDM 630 M V3 Třífázový elektroměr s Modbus V3

• DM630-Modbus V3 měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) napájení.
• Měřič měří parametry, jako je napětí (V), frekvence (Hz), proud (A), výkon (kW/kVa/kVar), spotřebovaná energie (import), exportovaná energie (export) a celkový výkon (kWh/kVarh).
• Měřič také ukazuje špičkový proud a spotřebu energie, měřenou v předem naprogramovaných intervalech: až 60 minut.
• Měřič může pracovat v zátěži až 100 A a nevyžaduje připojení proudových transformátorů (CT).

Technické údaje:

• Střídavé napětí (Un): 3×230(400)V
• Rozsah napětí: 80 ~ 120% Un
• Základní proud (Ib): 10A
• Proud (Imax): 100A
• Proud (Imin): 0,5A
• Rozběhový proud: 0,4 % Ib
• Spotřeba energie: ≤ 2W/10VA (obvod měření napětí) ≤ 4VA (obvod měření proudu)
• Napětí: 0,5 % maximálního rozsahu
• Proud: 0,5 % jmenovitého proudu
• Frekvence: 0,2 % průměrné frekvence
• Účiník: 1% jednota (0,01)
• Aktivní výkon (W): ±1 % maximálního rozsahu
• Jalový výkon (VAr): maximální rozsah: ±1 % z maximálního rozsahu
• Zdánlivý výkon (VA): (±1 % maximálního rozsahu)
• Aktivní energie (Wh): IEC 62053-21
• Jalová energie (VARh): maximální rozsah: ±1 % z maximálního rozsahu
• Doba odezvy signálu: vstupní krok 1 s, typicky až do >99 % konečného údaje, při 50 Hz.
• Okolní provozní teplota: -25 °C až 55 °C
• Teplota skladování: -40 °C až 70 °C
• Relativní vlhkost: 0 - 95 % bez kondenzace
• Nadmořská výška: do 2000 m n. m
• Doba zahřívání: 5s
• Vibrace: 10Hz až 50Hz, 2g, IEC 60068-2-6
• Nárazy: 30g
• Provozní teplota od -25 °C do +55 °C*
• Skladovací teplota od -40 °C do +70 °C*
• Relativní vlhkost 0 až 95 %, nekondenzující
• Provozní výška až 2000 m
• Doba uvedení do provozu (zahřátí) 1 minuta
• Vibrace 10Hz až 50Hz, IEC 60068-2-6, 2g
• Přetížení 30g ve 3 rovinách
• Rozměry lišty DIN: 72 × 100 mm (š x v) podle DIN 43880
• Montáž na lištu: DIN (DIN 43880)
• Stupeň krytí: IP51 (v interiéru)
• Materiál: samozhášivý plast Ul94 V-0
• Zobrazení 400 Imp/kWh

Technické specifikace - SDM 630 MODBUS V3
