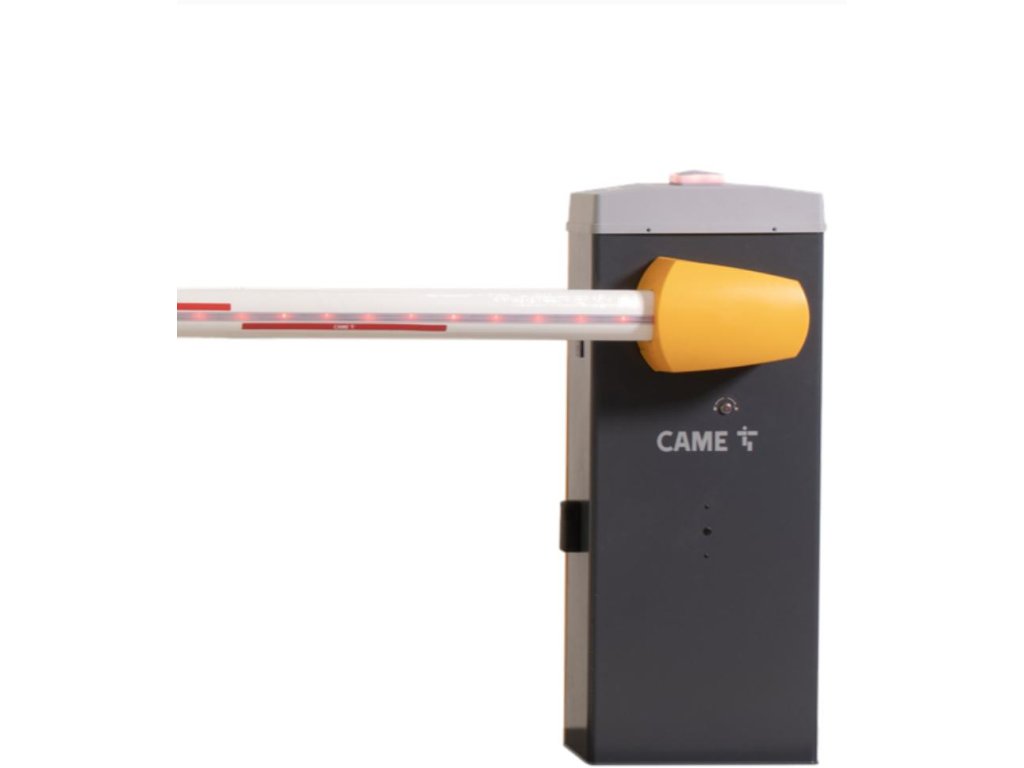

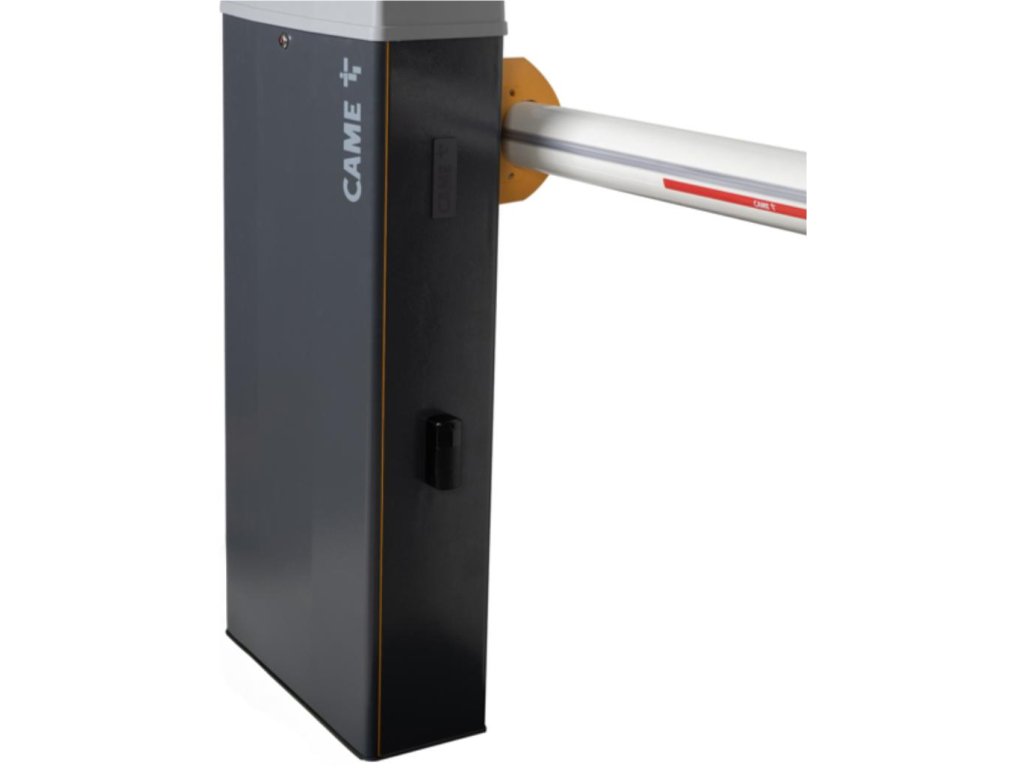

Zábrana CAME LS6 s ramenem G05350 do 5 m (pod LED)

Zábrana CAME LS6 s ramenem G05350 do 5 m (pod LED)

Účel

Zábrana navržená pro přejezdy až do výšky 5 metrů. Navržena pro intenzivní používání (160 cyklů denně).

MCBF je 1,5 milionu cyklů. Verze s ramenem vhodným pro montáž LED osvětlení.

Sada obsahuje:

• Centrální závora s elektronikou a pružinou (803BB-0490)
• Hliníkové rameno klaksonu Ø100 x 5350 [mm] s instalací LED (G05350)
• Vnitřní výztuha pro ramena > 4 m o průměru Ø100 mm (G06802)
• Výstražné samolepky na rameno zábrany 20 ks. (G 02809)
• Podpěra ramene - pevná (G 02807)

Není součástí dodávky (je třeba dokoupit):

• Osvětlení viditelné na fotografiích
• Baterie
• rádiový ovladač
• fotobuňky
• systém odnímatelných ramen

Popis

• NEKONTROLOVANÉ - Díky stejnosměrnému motoru 24 V s ENCODEREM a systému ADVANCED SPEED CONTROL pro řízení síly působící na rameno.
• RYCHLE A EFEKTIVNĚ - s maximální rychlostí 4 až 6 sekund v závislosti na délce ramene.
• POKROČILÁ ELEKTRONIKA - Vyvinuto s využitím technologie CONNECT a kompatibilní s protokolem MODBUS.
• RAMENO S KULATÝM PRŮŘEZEM - vhodné pro montáž pásku RG LED.
• SAFE - Je v souladu s normou EN 12453 a snadno prochází crash testy.

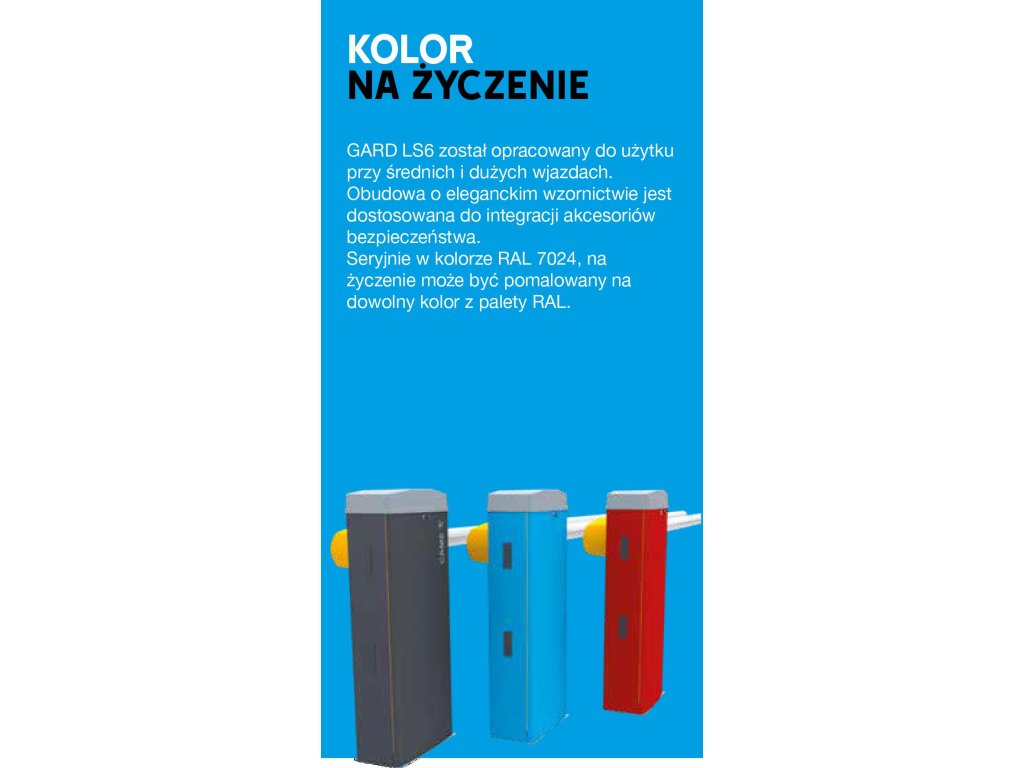

• PERSONALIZOVANÁ POVRCHOVÁ ÚPRAVA - Konstrukce z pozinkované a lakované oceli (RAL 7024) jako standard, k dispozici také v následujících verzíchv nerezové oceli AISI 304 nebo v jakékoli jiné povrchové úpravě RAL na vyžádání (za příplatek).
• POKROČILÁ REGULACE RYCHLOSTI -Moderní 24V stejnosměrný motor s převodovkou vybavený enkodérem umožňuje pokročilé řízení rychlosti ramene. Díky této inovativní funkci je pohyb ramene při otevírání i zavírání plynulý a konstantní, což zabraňuje jakémukoli riziku poškození integrity mechanického systému ramene. Řídicí modul neustále analyzuje síly působící na rameno a na základě zjištěných parametrů upravuje rychlost, aby byla zajištěna odolnost a spolehlivost za všech klimatických podmínek.

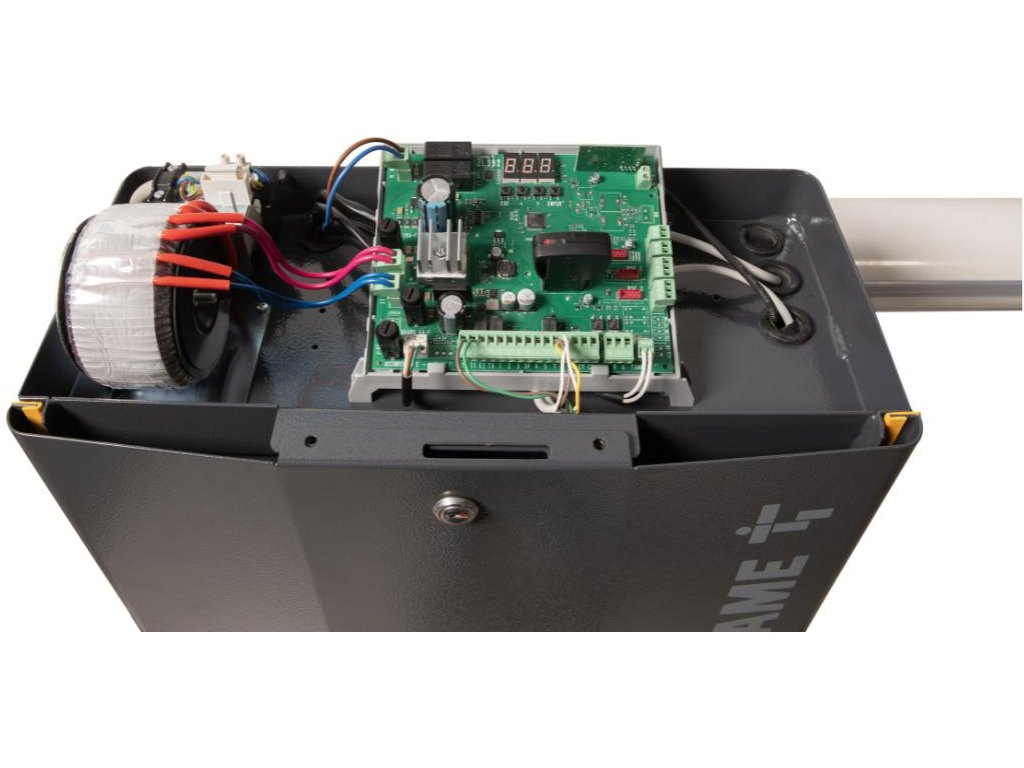

Řídicí jednotka ZL392-C

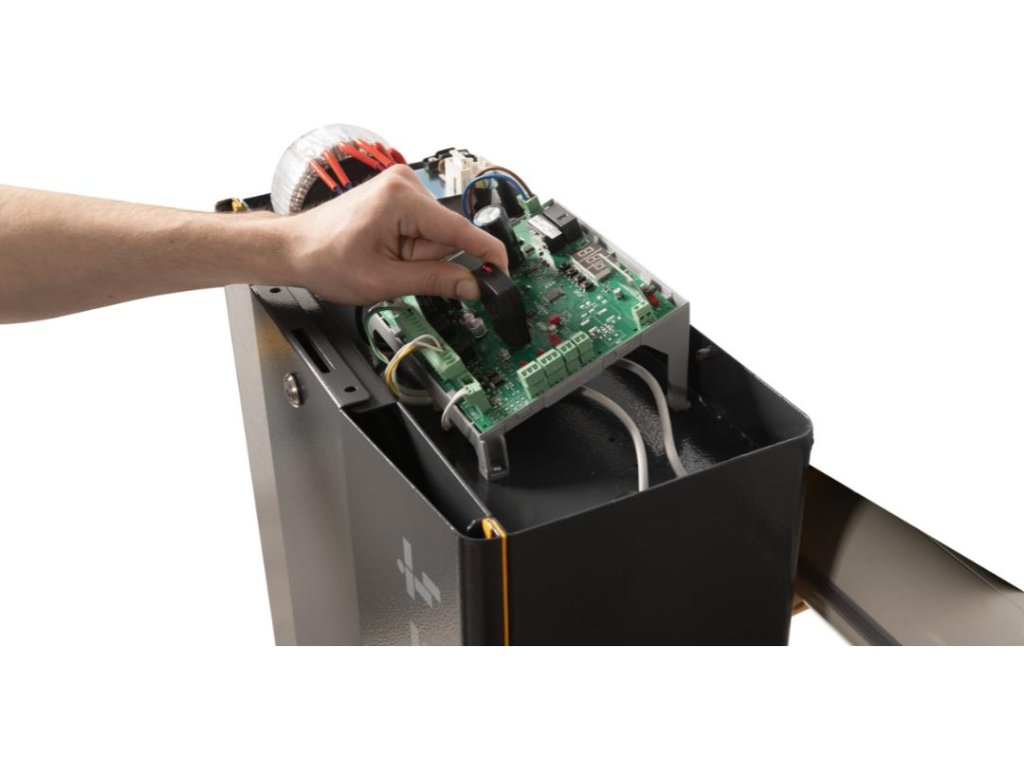

Ovládací panel se nachází přímo pod krytem skříně. To umožňuje provádět všechny úkony konfigurace a údržby v pohodlné poloze ve stoje, se zavřeným krytem a zcela bezpečně.

Sofistikovaná elektronika systému GARD LS6, chráněná krytem ABS, umožňuje instalatérovi spravovat veškerá nastavení prostřednictvím grafického displeje nebo aplikace CONNECT SetUp Pro pro chytrý telefon nebo tablet. Jednoduše zadejte bezdrátové rozhraníKlíč CAME (lze zakoupit)do příslušného slotu, abyste mohli snadno a rychle spravovat konfigurace a úpravy.

Elektronika ZL392-C je vybaven inovativním softwarem pro řízení pohybu, který omezuje možné poruchy automatickým řízením otáček motoru. Software sleduje a průběžně upravuje rychlost a zpomalení během každého cyklu díky zpětné vazbě ze snímače.

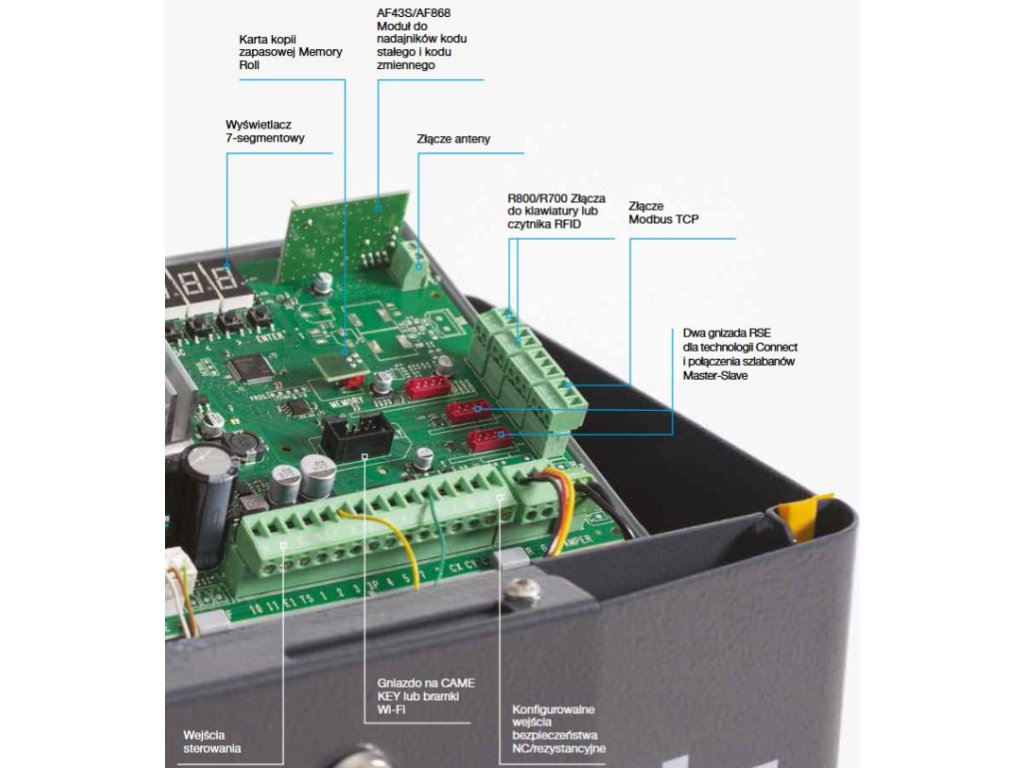

Parametry hlavního panelu:

• Konfigurovatelné ovládací a ochranné vstupy pro příslušenství jako NC kontakty nebo odporové kontakty (8k2).
• Výstup pro příslušenství a LED pásky.
• Konektor pro radiofrekvenční kartu s pevným a plovoucím kódem, až 250 uživatelů (AF43S/AF868).
• Konektory pro externí klávesnici nebo čtečku RFID (R800/R700).
• Slot na CAME KEY pro konfiguraci prostřednictvím chytrého telefonu.
• Karta MEMORY ROLL pro ukládání konfigurací.
• Sériové porty pro technologii CONNECT, pro bariérové připojení nebo integraci s externími systémy prostřednictvím protokolu Modbus.

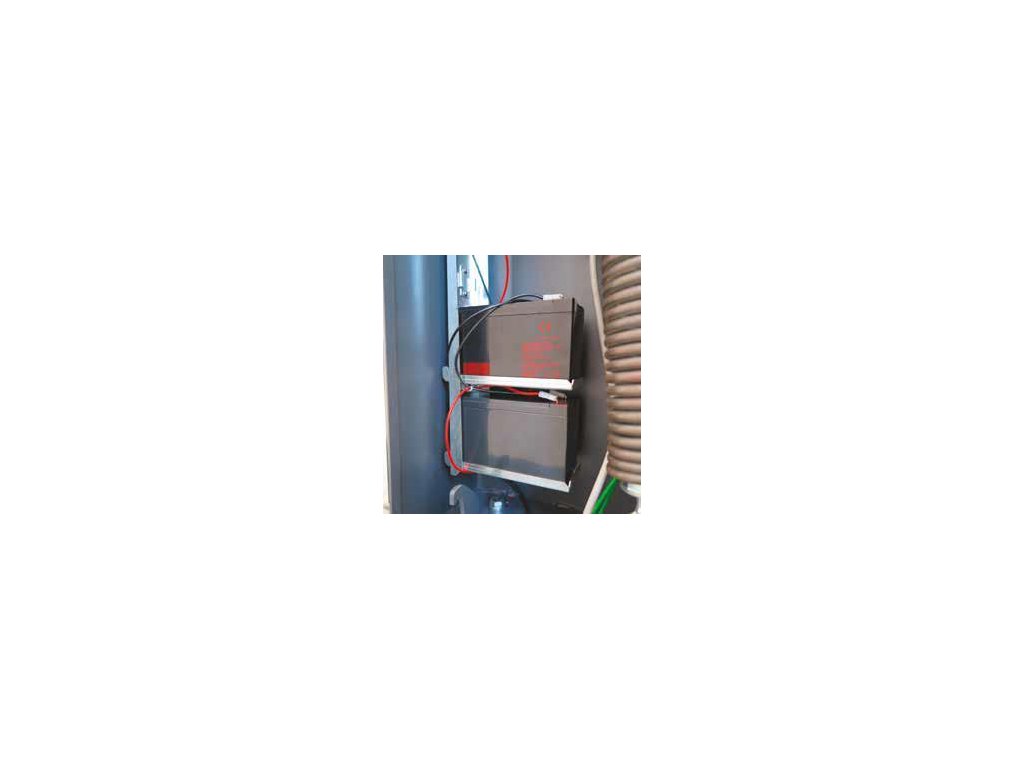

Systém nouzového napájení (lze dokoupit)

V případě výpadku proudu nebo v jakékoli nouzové situaci, kdy dojde k problému s dodávkou elektřiny, je zařízení GARD LS6 schopno pracovat v naprostém bezpečí díky pomocnému bateriovému systému (volitelně). Během běžného provozu v síti udržuje systém baterie plně nabité, aby byla zajištěna maximální spolehlivost v případě nouze.

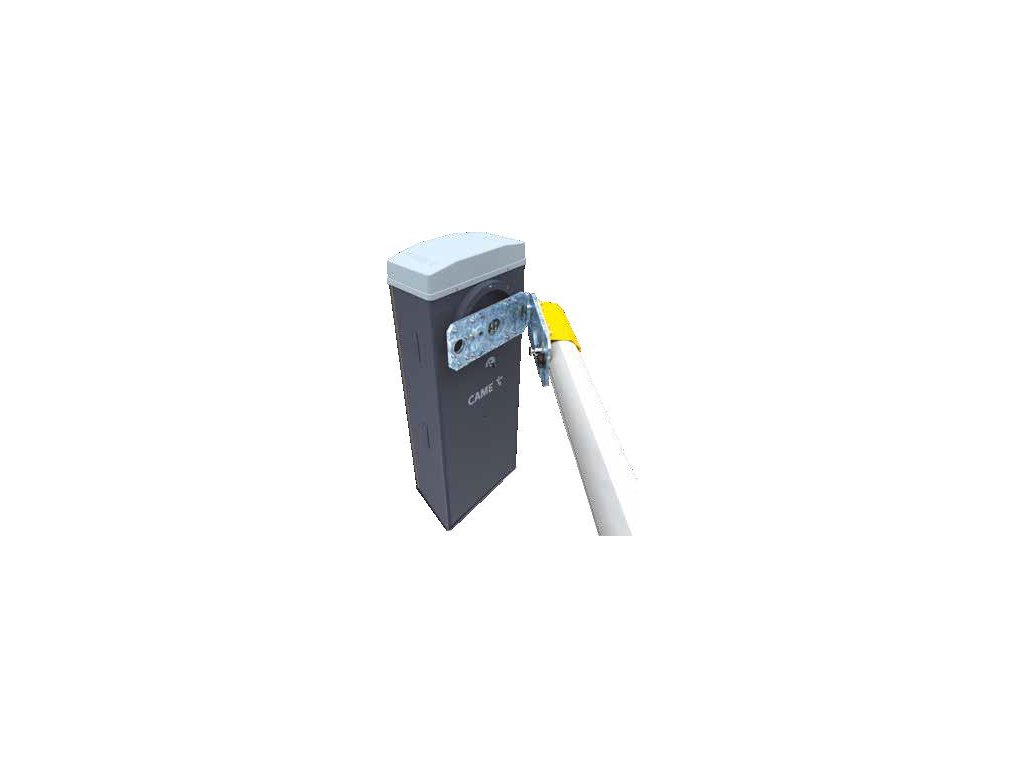

Odnímatelný systém ramen (lze dokoupit)

Společnost CAME vyvinula speciální systém, který minimalizuje poškození v případě nárazu do ramene. Robustní ocelové zařízení umožňuje v případě nárazu rameno odpojit a umístit do bezpečné polohy, čímž se eliminují náklady na opravu a dlouhá doba obnovy.

Skládací závěs (lze dokoupit)

Hliníkový závěs je k dispozici v modulech o délce 1720 mm, s gumovým překrytím pro minimalizaci otřesů a dvěma držáky pro spojení modulů.

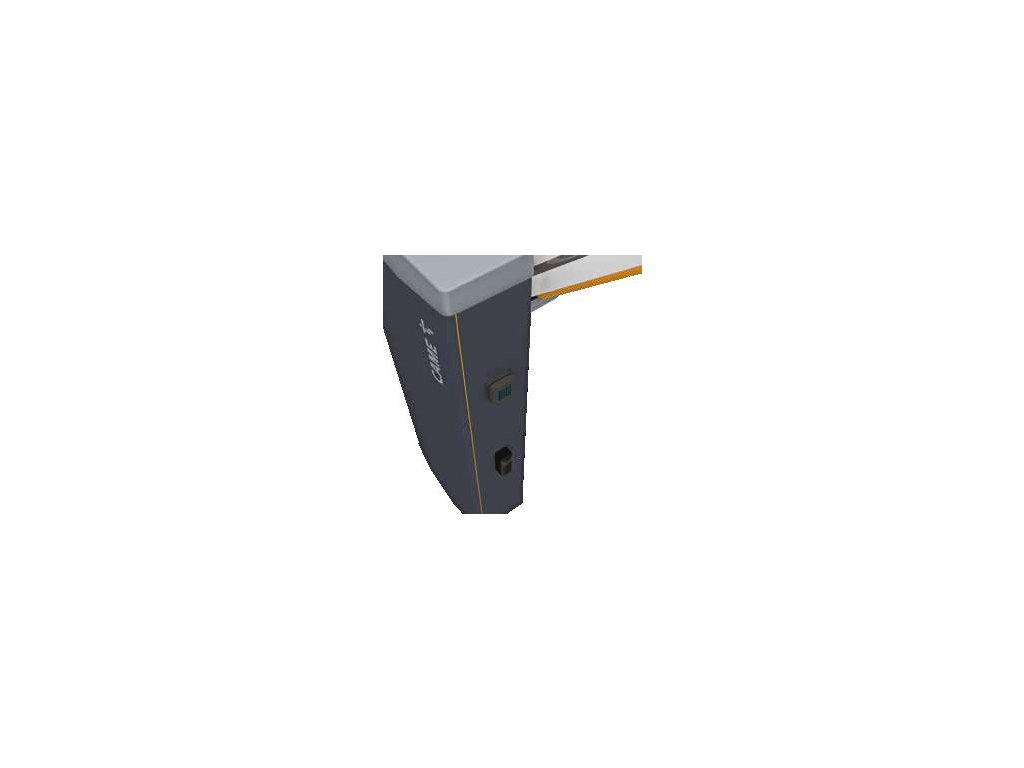

Příslušenství a fotobuňky - integrace

Fotobuňky a ovládací příslušenství lze namontovat přímo na konstrukci závory. Kromě toho může pokročilá elektronická deska GARD LS6 ovládat také bezpečnostní systémy CAT.2.

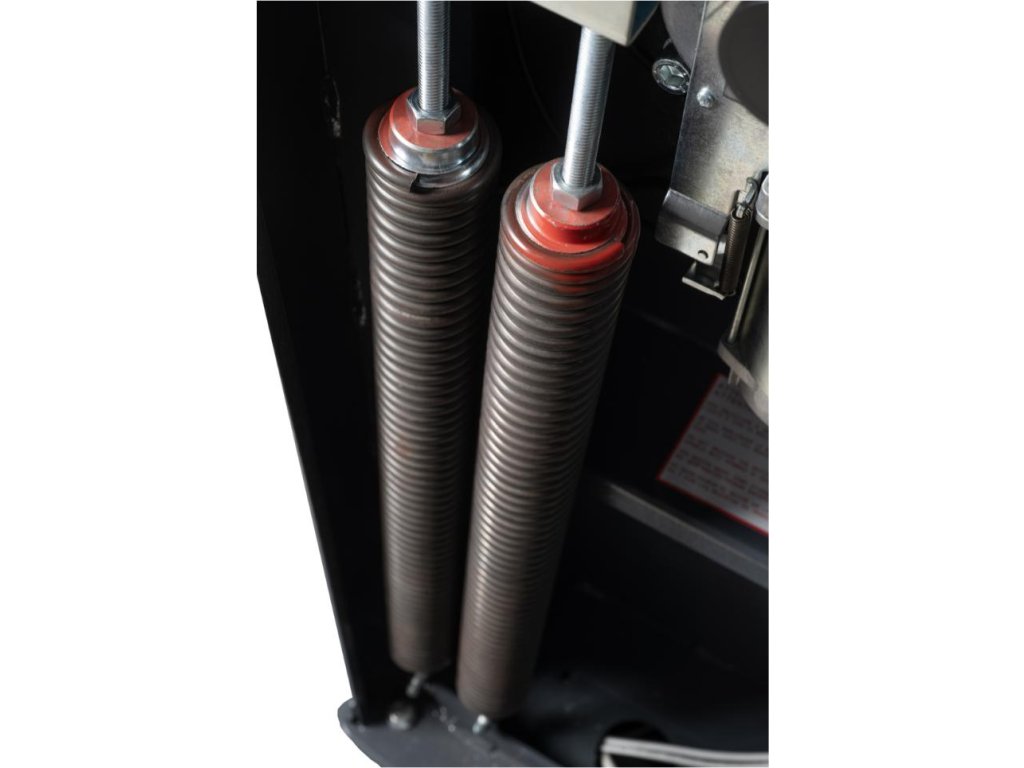

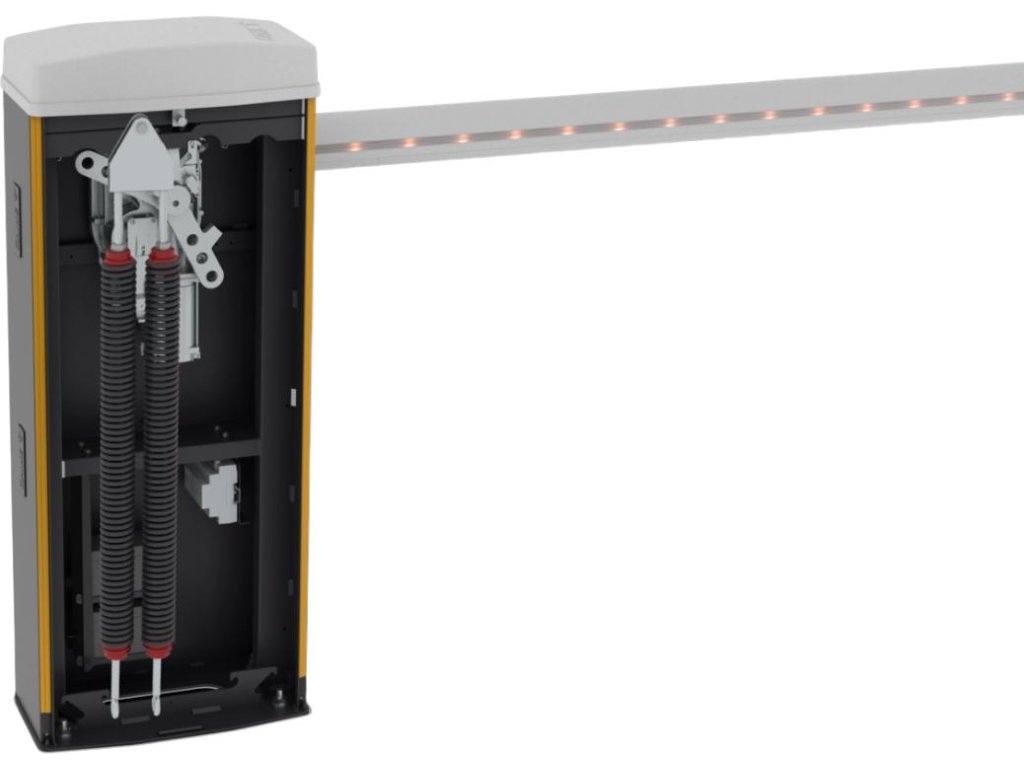

Vyvažování ramen s dvojitou pružinou

Oddělení výzkumu a vývoje společnosti CAME vyvinulo praktický variabilní vyvažovací systém, který umožňuje použití dvou pružin připojených k vyvažovací páce v různých definovaných bodech. Není tedy již nutné mít speciální pružiny pro různé délky ramen - stačí upravit vyvažovací systém.

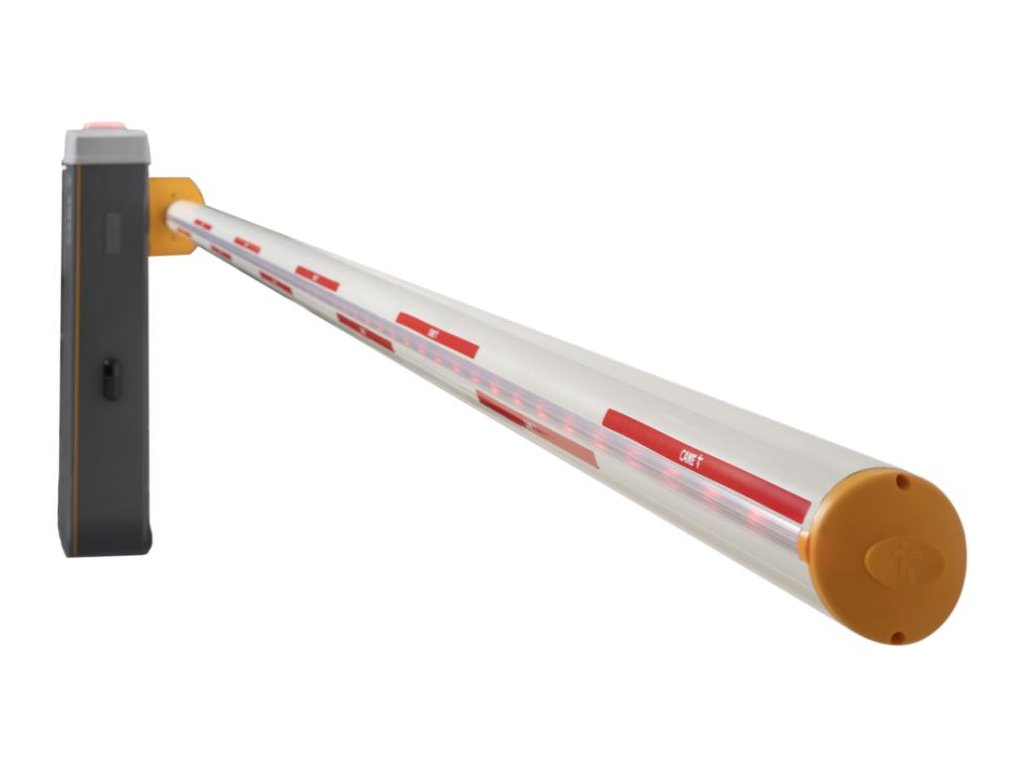

Rameno s možností signálního osvětlení

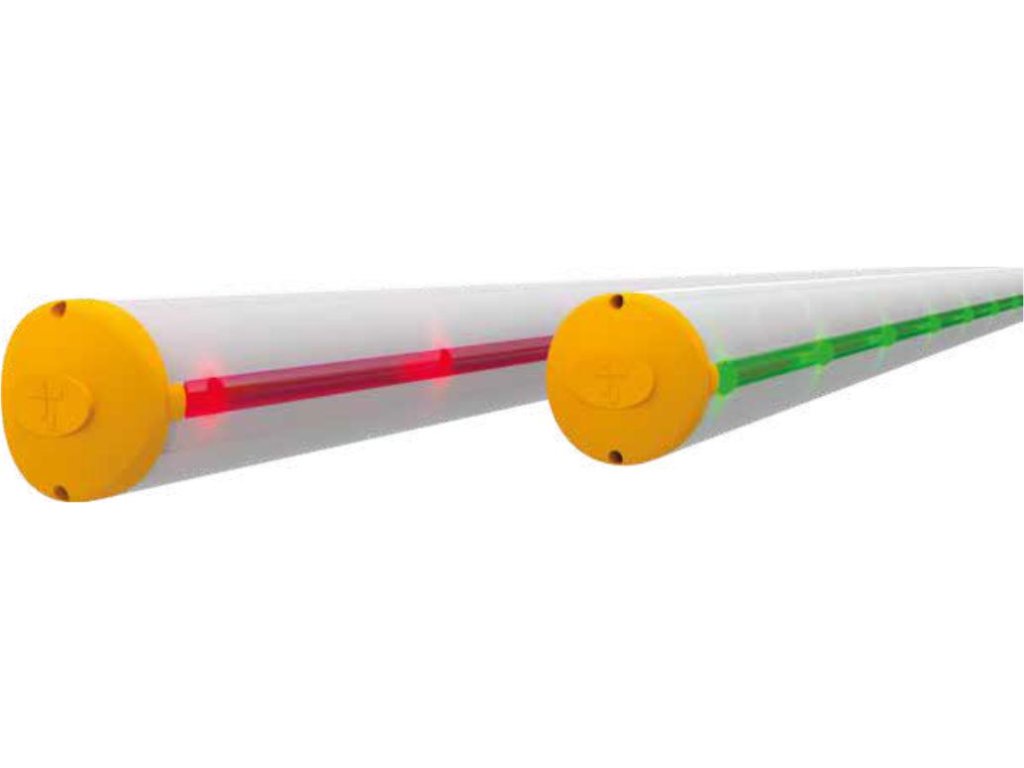

Představená zábrana je vybavena hliníkovým lakovaným ramenem kruhového průřezu, které je kromě vynikajících pevnostních parametrů uzpůsobeno pro instalaci systému osvětlení pásky LED RG signalizující pohyb a polohu ramene.

Ovládací panel je schopen řídit barvu a blikání, aby byla zajištěna nejen vynikající viditelnost, ale také funkce semaforu, který signalizuje, kdy je přejezd otevřený nebo zavřený.

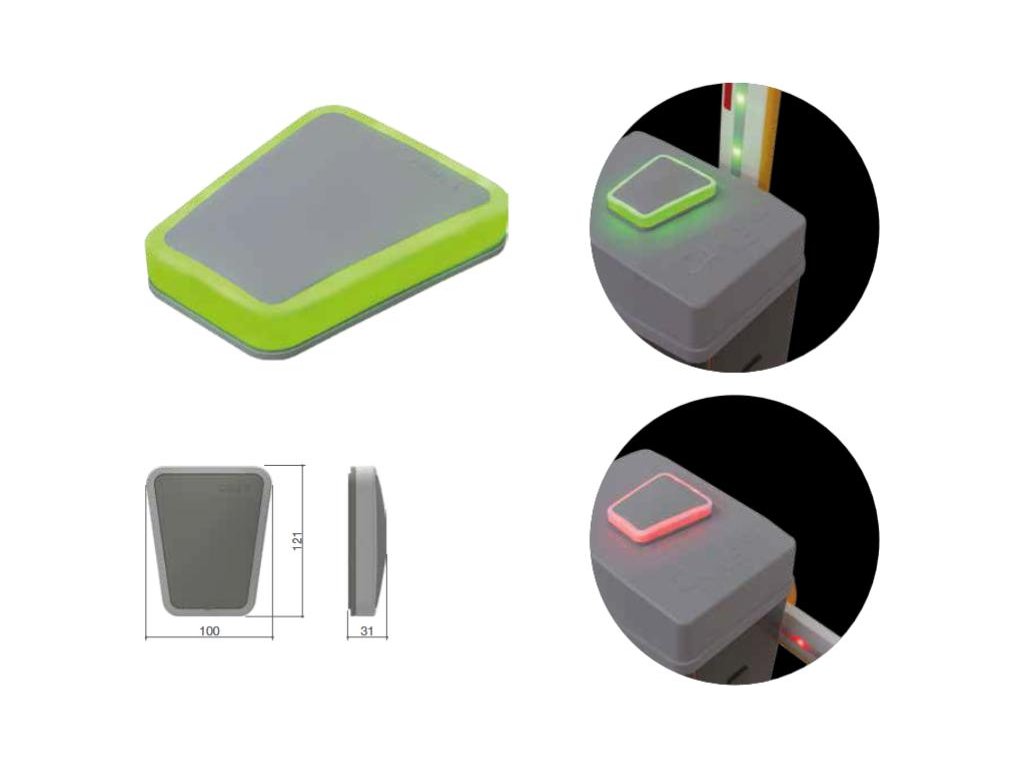

Výstražné světlo KLT (lze dodatečně namontovat)

Výstražné světlo KLT bylo vyvinuto jako další bezpečnostní zařízení k zábraně GARD LS6. Jejich štíhlý tvar dokonale zapadá do linie horního krytu zábrany.

V kombinaci s pásky RG LED na rameni KLT je ideálním řešením na všech místech, kde je vyžadována kontrola vjezdu se světelnou signalizací.

Svítidla KLT lze použít také jako standardní jednobarevná svítidla.

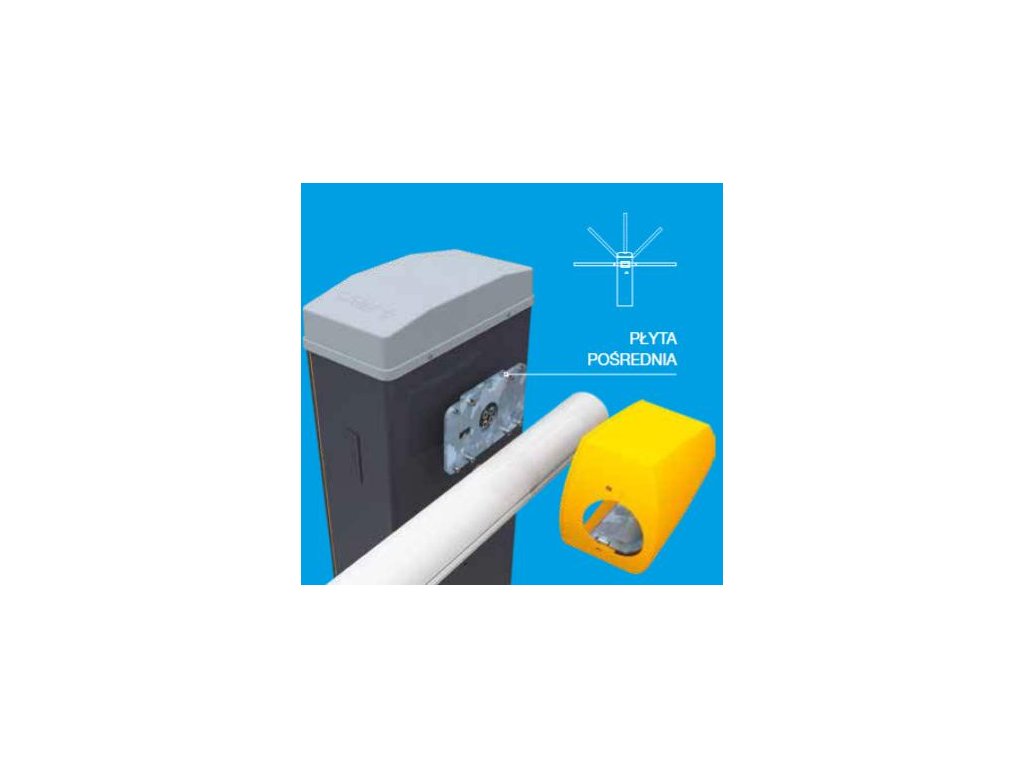

Okamžitý nástup

Díky speciální meziplášti umožňuje GARD LS6 montážní firmě snadno změnit směr otevírání i po instalaci zábrany, aniž by bylo nutné demontovat různé díly.

Spuštění vyžaduje pouze tři kroky:

• 1 - Zvolte směr otevírání
• 2 - Zvolte délku ramene
• 3 - Kalibrace cesty

Technické specifikace:

• Stupeň ochrany: IP54
• Napájení:230V AC
• Napájení motoru:24V DC
• Maximální odběr proudu (A): 0,8
• Spotřeba v pohotovostním režimu (W): 7
• Výkon (W): 190
• Točivý moment (Nm): 140
• Doba otevření do 90° (s): 4 až 6
• Počet cyklů za hodinu:160
• Provozní teplota (°C):od -20 do +55
• Barva RAL:7024
• Materiál pouzdra:STAL

POZOR!

Automatické závory, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.
