Moderní domácnost je plná citlivé elektroniky – televizory, počítače, herní konzole, chytré domácnosti, tepelná čerpadla, Wi-Fi routery či kamerové systémy se bez ní neobejdou. Stačí však jeden prudký výkyv napětí a škody jdou do tisíců korun. Právě proto je kvalitní přepěťová ochrana (SPD) nezbytnou součástí každé elektroinstalace. V tomto průvodci vysvětlíme, co přepětí způsobuje, jak přepěťová ochrana funguje, jaké typy SPD existují a podle čeho vybrat správné řešení pro rodinný dům či byt.
Co je přepětí a proč potřebujete ochranu proti přepětí?
Každá domácnost je připojena k elektrické síti, která by měla být stabilní a bezpečná. V praxi dochází k neočekávaným výkyvům napětí, které mohou ohrozit všechna připojená zařízení. Tyto výkyvy, známé jako přepětí, se vyskytují náhle a bez varování.
Přepětí je krátkodobé zvýšení napětí v elektrické síti nad běžnou hodnotu 230 V (u třífázové instalace 400 V). Trvá často jen mikrosekundy, ale jeho energie je dostatečná k poškození elektronických součástek. Kvalitní SPD dokáže přebytečnou energii „odklonit“ do země a zabránit tak poškození spotřebičů.
Nejčastější příčiny přepětí
- Atmosférické výboje (blesk): Úder blesku do blízké budovy nebo vedení vyvolá napěťovou vlnu, která se rozšíří do elektroinstalace.
- Spínací procesy v síti: Zapínání výkonných spotřebičů, jako jsou výtahy, motory, klimatizace, čerpadla či indukční zátěže.
- Poruchy distribuční sítě: Přepnutí fází, poruchy transformátorů, chybné uzemnění.
Proč jsou moderní spotřebiče zranitelnější?
Starší spotřebiče používaly robustnější komponenty. Dnešní elektronika používá miniaturní polovodiče, které jsou extrémně citlivé. I malý výkyv napětí může zkrátit životnost zařízení nebo ho úplně zničit. Proto je ochrana proti přepětí v domácnosti nezbytností.
Výsledkem přepětí mohou být například:
- zničený zdroj v PC nebo TV,
- poškozená elektronika tepelného čerpadla,
- výpadky smart home systémů,
- porucha nabíjecích adaptérů,
- výpadek routeru nebo kamerového systému.
Jeden větší impuls může způsobit škody za desítky tisíc korun.
Jak funguje přepěťová ochrana
Přepěťová ochrana SPD funguje jako bezpečnostní ventil. Pokud napětí překročí bezpečnou hodnotu, SPD přebytečnou energii odvede do země nebo ji absorbuje a chrání tak připojená zařízení.
Na rozdíl od jističe, který reaguje na nadproud, SPD reaguje na napěťové špičky – oba prvky jsou nutné a vzájemně se doplňují.
Typy SPD – T1, T2, T3
Zařízení na ochranu před přepětím se označují zkratkou SPD, což je zkratka pro Surge Protective Device (zařízení na ochranu před přepětím). Dělí se do tří základních typů: T1, T2 a T3:
Typ T1 (dříve třída B)
- určený proti přímému či blízkému úderu blesku,
- instalace za hlavní jistič,
- používá se u budov s hromosvodem nebo u rizikových lokalit.
- Ovládá extrémně vysoké proudy (impuls blesku).
Typ T2 (dříve třída C)
- chrání před spínacím přepětím a vzdálenějšími výboji,
- standard pro rodinné domy, byty a kanceláře,
- instaluje se do hlavního nebo podružného rozvaděče.
- Nejčastěji kombinace T1+T2.
Typ T3 (dříve třída D)
- doplňkové řešení instalované přímo u spotřebiče,
- prodlužovací přepěťové lišty, adaptéry, zásuvkové moduly.
- NENÍ možné použít samostatně. Je to poslední stupeň ochrany.
Jak vybrat správnou přepěťovou ochranu?
Na trhu existuje mnoho řešení a laici se mohou snadno ztratit v technických parametrech a označeních. Výběr správné přepěťové ochrany je však zásadní, protože pouze vhodně zvolený typ může zajistit spolehlivou ochranu celé vaší domácnosti. V této části vysvětlíme, proč prodlužovací kabel nestačí a na co se při výběru zaměřit, abyste se vyhnuli zbytečným kompromisům.

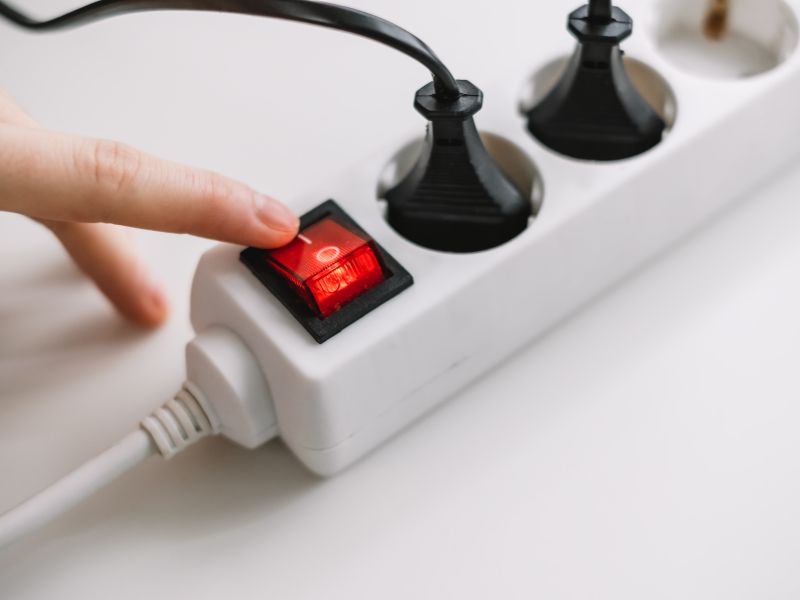

Proč nestačí přepěťová prodlužka
Mnoho lidí se spoléhá na prodlužovací kabely s přepěťovou ochranou. Ty však fungují pouze jako poslední stupeň T3, což znamená:
- neochrání před bleskovým přepětím
- nezastaví silné špičky z elektrické sítě
- mají omezenou kapacitu absorpce
- nechrání elektroinstalaci, ale pouze jedno zařízení
Správný systém ochrany vypadá takto:
- T1 v hlavním rozvaděči
- T2 v podružném rozvaděči
- T3 u zařízení (prodlužka, zásuvka, adaptér)
To je jediný skutečně účinný způsob ochrany domácnosti.
Na co se zaměřit při výběru?
Při výběru je důležité znát základní parametry.
- Jmenovitý vybíjecí proud (In): Udává, jakou energii SPD zvládne opakovaně rozptylovat.
- Úroveň ochranného napětí (Up): Ukazuje, jaké napětí dosáhne zařízení po vybití přepětí. Čím nižší, tím lepší ochrana elektroniky.
- Maximální vybíjecí proud (Imax): Maximální hodnota jednorázového impulsu.
Pro rodinné domy se často doporučuje kombinovaná přepěťová ochrana T1+T2, protože poskytuje ochranu jak před bleskem, tak před spínacími přepětími. Tato kombinace by měla být doplněná o T3 přímo u citlivých zařízení (TV, PC, router, tepelné čerpadlo)
Jak nainstalovat přepěťovou ochranu
Nestačí pouze vybrat správný typ. Aby přepěťová ochrana správně fungovala, musí být správně připojena k elektrické instalaci v domácnosti. Každý detail, od umístění v rozvaděči až po správné připojení vodičů, hraje důležitou roli. V této části se podíváme, jak vypadá připojení přepěťové ochrany v praxi, a popíšeme postup, který zajistí její spolehlivý provoz.
Upozornění: Práce s elektrickým vedením je nebezpečná a měla by být prováděna pouze kvalifikovaným elektrikářem. Nesprávné zapojení může ohrozit nejen vaše zařízení, ale i vaše zdraví. Níže uvedené informace slouží proto pouze pro informační účely.
1) Příprava na instalaci
Před instalací je nutné mít k dispozici modul ochrany proti přepětí, vhodné vodiče v souladu s předpisy, kvalitní uzemnění a nástroje určené pro elektroinstalační práce. Prvním krokem je vždy vypnutí napájení a následná kontrola, zda je síť skutečně bez napětí.
2) Umístění SPD
- SPD se instaluje:
- za hlavní jistič,
- co nejblíže přívodu do objektu,
- do hlavního nebo podružného rozvaděče.
3) Zapojení SPD podle schématu
Připojení přepěťové ochrany v rozvaděči se řídí přesnými pravidly. V jednofázové síti jsou připojeny fázový vodič, nulový vodič a ochranný vodič. V třífázovém systému jsou všechny tři fáze připojeny společně s nulovým a ochranným vodičem.
Jednofázová síť:
- fázový vodič (L),
- nulový vodič (N),
- ochranný vodič (PE).
Třífázová síť:
- všechny tři fáze L1, L2, L3,
- N a PE.
Přepěťová ochrana se vždy instaluje za hlavním jističem a co nejblíže k napájecímu zdroji. Pouze správné zapojení přepěťové ochrany v rozvaděči zajistí spolehlivý provoz celého systému.
Produkty na ochranu proti přepětí v našem sortimentu
Na eltrox.cz najdete širokou škálu přepěťových ochran, které splňují přísné technické normy a jsou vhodné pro rodinné domy i malé firmy. V této sekci vám představíme produkty určené pro rozvaděče, ale i doplňková řešení, která chrání konkrétní zařízení nebo sítě.
Přepěťové ochrany pro rozvaděče
Nabízíme široký výběr přepěťových ochran určených pro rozvaděče od renomovaných výrobců, jako jsou Hager, Noark a Gacia. Tato řešení jsou vhodná jak pro domácí, tak pro průmyslové aplikace a poskytují spolehlivou ochranu všech obvodů ve vaší domácnosti.
Dodatečná ochrana proti přepětí
Kromě hlavních modulů nabízíme také dodatečná řešení pro speciální aplikace. Patří sem například ochrana datových linek LAN, kamerových systémů CCTV a telefonních linek. Pro běžné domácí použití doporučujeme také prodlužovací kabely s integrovanou ochranou, které doplňují celý systém a fungují jako poslední bariéra přímo u spotřebičů.
Bezpečný domov začíná kvalitní přepěťovou ochranou
Přepěťová ochrana je základní součástí moderní elektroinstalace. Chrání drahou elektroniku před blesky, spínacími špičkami i výpadky v distribuční síti. Kvalitní SPD vám může ušetřit desetitisíce korun za opravy a prodloužit životnost vašich spotřebičů.
Nezapomínejte: Ochrana musí být instalována ve více stupních – T1, T2 a T3. Pouze pak je systém kompletní a opravdu účinný. Pokud chcete mít jistotu správného výběru, projděte si nabídku přepěťových ochran na Eltrox.cz nebo se obraťte na naše odborníky.
