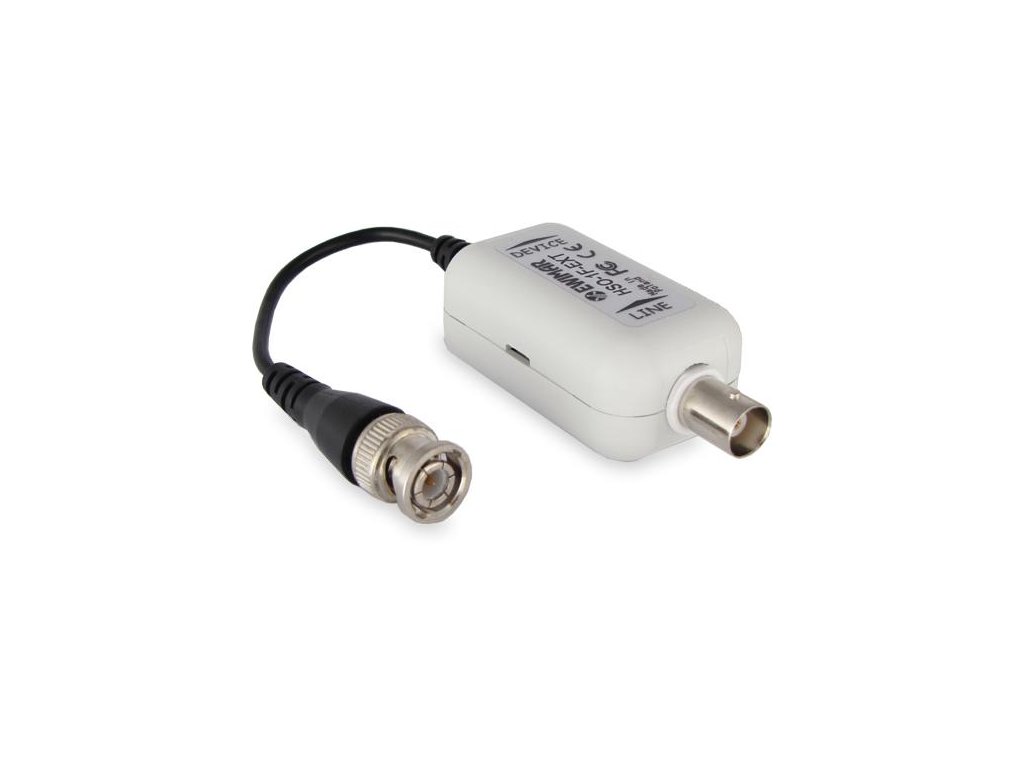

Galvanický oddělovač pro AHD, HD-CVI, HD-TVI s ochranou EWIMAR HSO-1F-EXT
Kód: 16426
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
HSO-1F-EXT je 1-kanálový, cenově výhodný galvanický oddělovač pro koaxiální kabel 75 Ohm, integrovaný s prvotřídní přepěťovou ochranou. Je určen pro zařízení HD CCTV, která používají signál standardu AHD, HD-CVI, HD-TVI (Turbo HD).
Poskytuje maximální úroveň ochranné účinnosti díky galvanickému oddělení 800 VDC a přepěťové ochraně 2x10 kA, včetně jedinečného řešenípojistka MOSFET. Chrání před přepětím, bleskem a rozdílem potenciálů. Doporučuje se pro instalace HD-CCTV, které se nacházejí v průmyslovém prostředí, jako jsou kovové haly, kovové sloupy, různé napájecí body pro jednotlivá zařízení, kde jsou potenciály mezi jednotlivými uzemňovacími body. Takové pracovní podmínky vytvářejí nepříznivé podmínky pro vstupní/výstupní obvody, což vede k viditelnému rušení obrazu a dokonce k poškození zařízení, přestože nedochází k bleskovým výbojům.
Pojistka MOSFET zvyšuje účinnost přepěťové ochrany a chrání oddělovací transformátor před poškozením v důsledku průtoku velkých přepěťových impulsů.
Pojistka MOSFET zvyšuje účinnost přepěťové ochrany a chrání oddělovací transformátor před poškozením v důsledku průtoku velkých přepěťových impulsů.
Široké pásmo signálu bylo zachováno díky komponentům s velmi nízkou kapacitou, což umožňuje přenášet video v rozlišení až 1080p.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
HSO-1F-EXT lze použít v jednokanálových aplikacích v kombinaci s ochranou řady HDO a ve vícekanálových aplikacích v kombinaci s panely řady FKO a LHD. Zařízení vysílá oběma směry a lze jej použít na straně kamery nebo na straně DVR. U dlouhých kabelů se však doporučuje použít oddělovač na straně DVR.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
HSO-1F-EXT lze použít v jednokanálových aplikacích v kombinaci s ochranou řady HDO a ve vícekanálových aplikacích v kombinaci s panely řady FKO a LHD. Zařízení vysílá oběma směry a lze jej použít na straně kamery nebo na straně DVR. U dlouhých kabelů se však doporučuje použít oddělovač na straně DVR.
Příklad použití oddělovače pro systém CCTV
Příklad použití bezpečnostního odlučovače řady HDO
| Technické specifikace: | |
| Impedance | 75 Ohmů |
| Vstupní konektor (Line) | Zásuvka BNC |
| Výstupní konektor (zařízení) | Kabel spánské s konektorem BNC |
| Frekvenční odezva | 50MHz |
| Tlumení | 0,5 dB při 1 MHz |
| Úroveň izolace | 800 V DC |
| Přepěťová ochrana | Plyn, transil, pojistka MOSFET |
| Ochrana vedení proti zemi | Plynový chránič 90v, 2x10kA @ 8/20uS |
| Ochrana mezi linkami | Ochranný můstek 6V, 15A @ 8/20uS |
| Kapacita ochranného obvodu | přibližně. 10pF |
| Provozní teplota | -40˚C až +60˚C |
| Rozměry | 86 mm x 24 mm x 31 mm (bez kabelu) |
Doplňkové parametry
| Kategorie: | Video oddělovače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.3 kg |
