LTE 700 interní filtr TF005 Terra

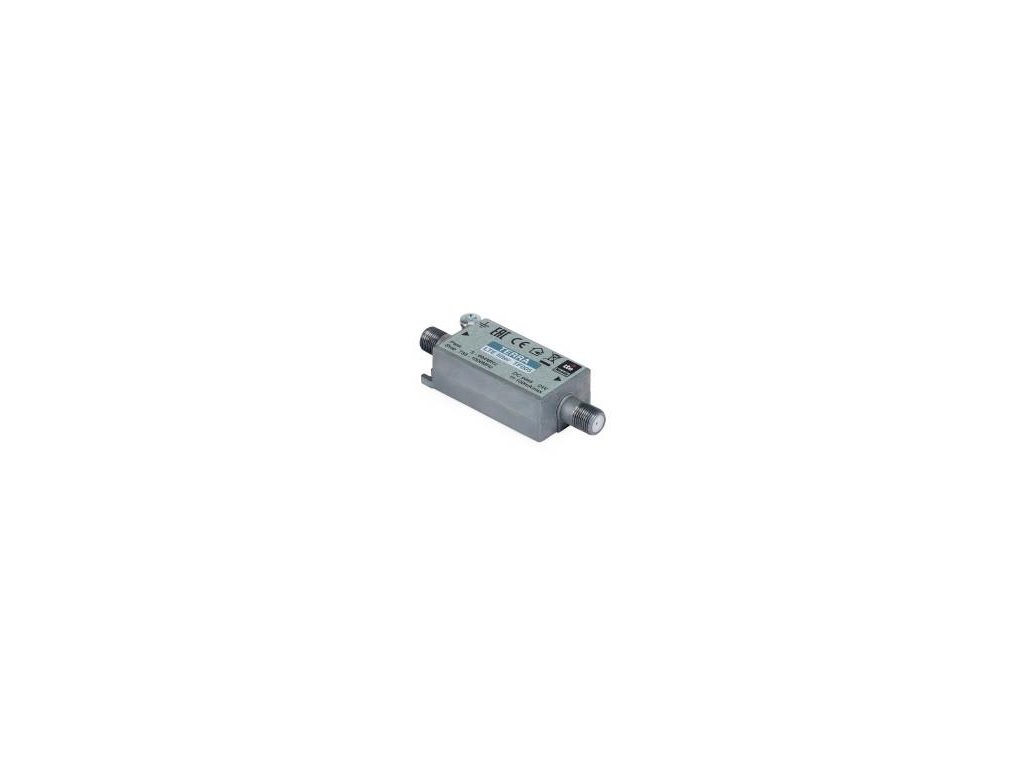

TF005 Terra - vnitřní filtr LTE 700

Popis

TF005 slouží k odfiltrování nežádoucích signálů v pásmu 700 MHz (frekvence 694 - 862 MHz) pro datové služby (LTE).

Aplikace

Filtr TF005 Terra se doporučuje pro instalace, které používají širokopásmové zesilovače pokrývající celé pásmo UHF (až 862 MHz).

V důsledku rušení způsobeného takovými zařízeními mohou nastat problémy s příjmem digitální televize DVB-T/T2.

Charakteristické rysy:

• útlum signálu LTE 700 (pásmo > 694 MHz)
• velmi strmý sklon útlumové charakteristiky na okraji pásma
• současný přechod (max. 24 V/100 mA) - lze použít v anténní instalaci s externím zesilovačem

Filtr je vybaven průchodem stejnosměrného proudu (max. 24 V/100 mA). Lze jej proto použít v instalacích s anténami vybavenými zesilovači.

Technické specifikace:

• Typ zboží: filtr LTE
• Model: TF005
• Značka TERRA
• Použití: interní
• Počet vstupů: 1
• Počet výstupů: 1
• Frekvenční odezva 5-694 MHz
• Tlumení nad : 700 MHz
• Tlumení odrazů: > 10 dB
• Stejnosměrné přechodové napětí: 24 V
• Současný stav: 0,1 A
• Třída stínění: A
• Typ konektoru: F
• Provozní teplota: -20...+50°C
• Rozměry 80x27x19 mm
• Mass 0.09 kg
