NAPÁJECÍ KONEKTOR LZ-8/E
Kód: 8768
Detailní popis produktu
ROZDĚLOVAČ NAPÁJENÍ (KONEKTOR)
LZ-8/E
8-QUAD, 8 x 1A, MAX 8A
POPIS

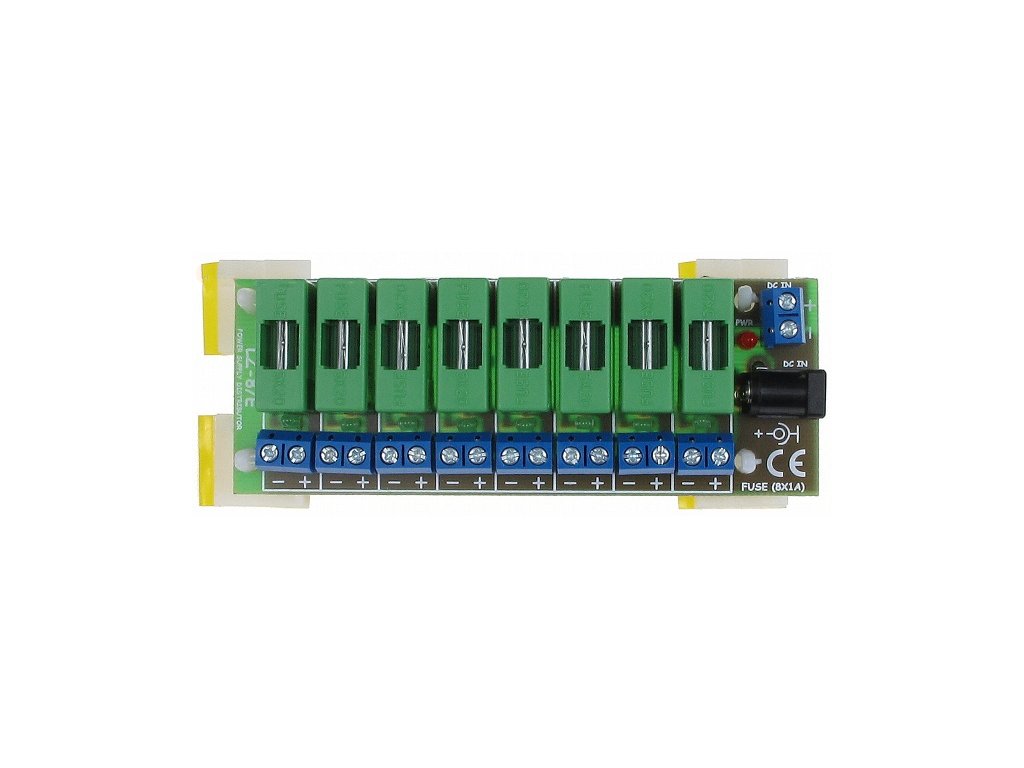

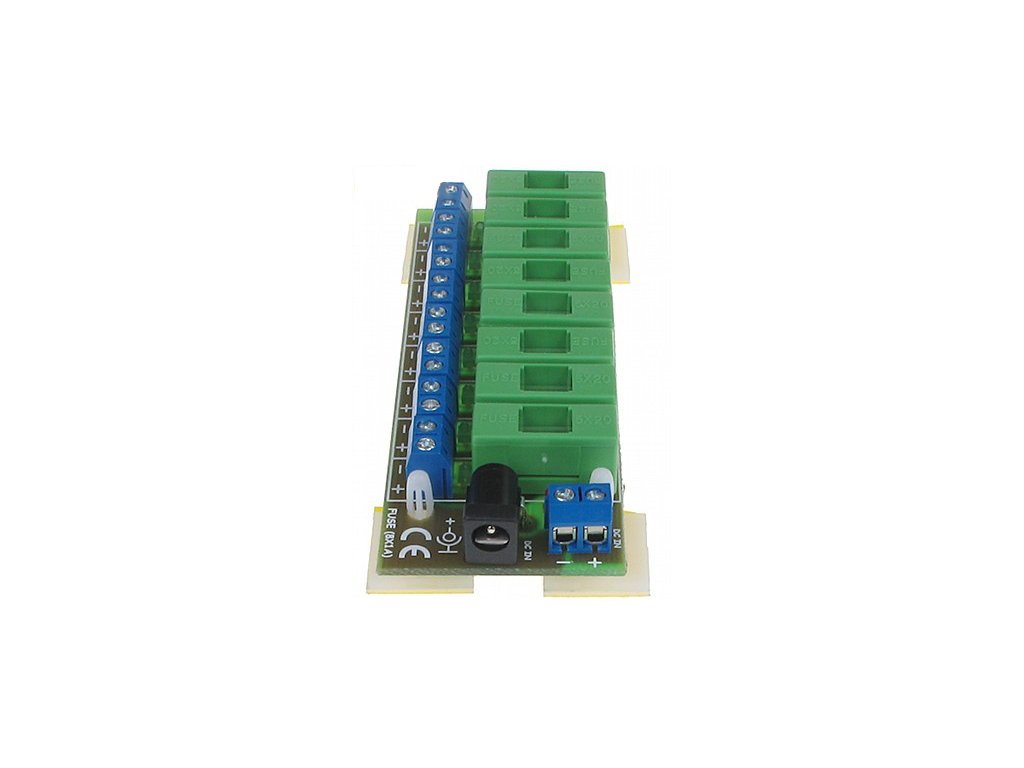

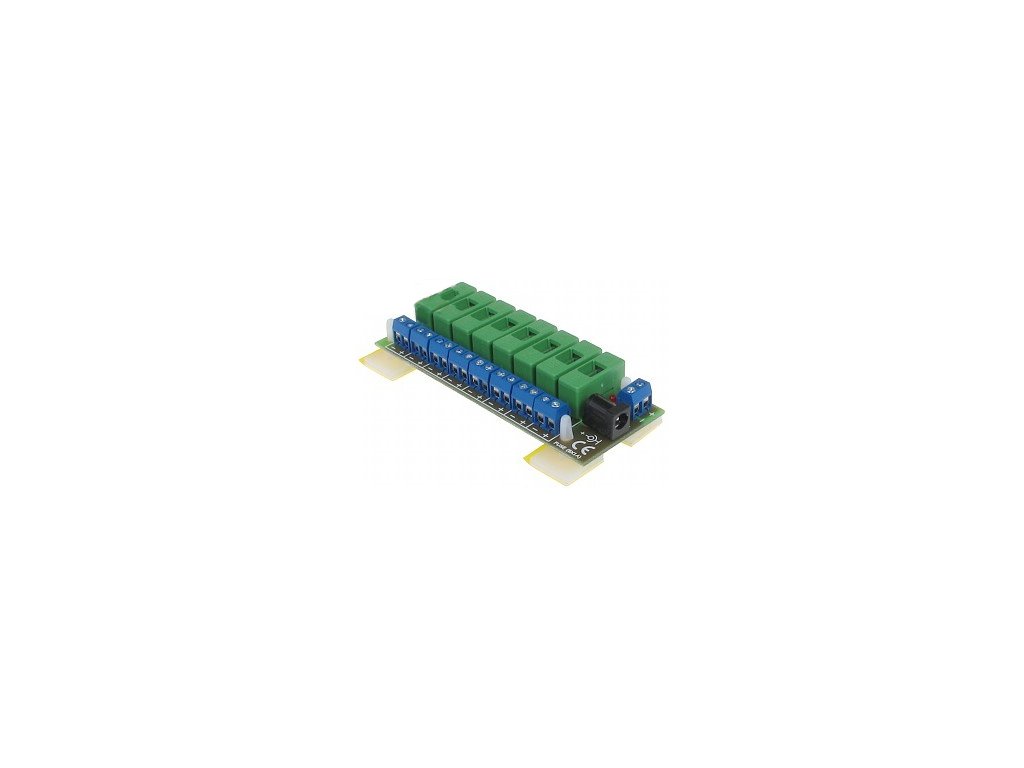

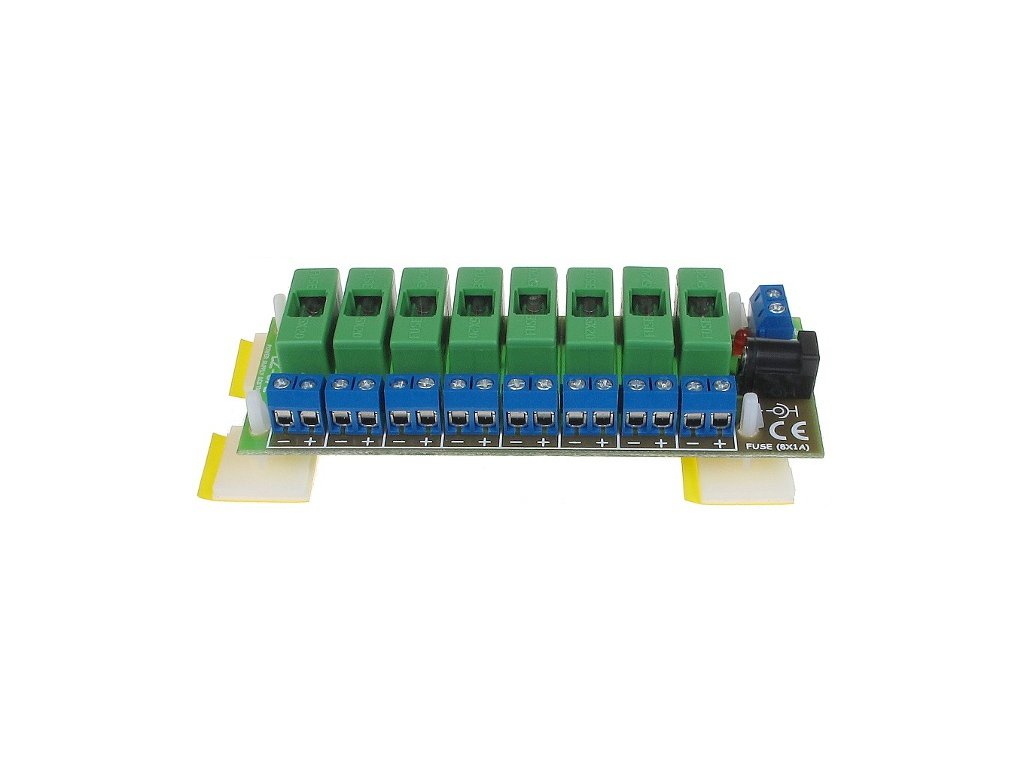

LZ-8/E je pasivní zařízení, které napomáhá řádnému odbočení napájení z jedné vyšší napájecí jednotky. Přepínač rozděluje napájení na 8 výstupů, z nichž každý je chráněn pojistkou a má LED indikátor přepálení pojistky (nesvítí, což znamená, že pojistka je přepálená). LZ-8/E má dvě vstupní zásuvky, které jsou vzájemně propojeny. Nezáleží na tom, ke kterému konektoru je napájecí zdroj připojen, což umožňuje připojení buď pomocí zástrčky DC 2.1/5.5, nebo pomocí izolovaných vodičů. Umožňuje také sériové připojení konektorů, např. napájení do zásuvky DC IN, z kabelových svorek (DC IN), pomocí kabelu WT-2.1 do druhého konektoru LZ-8/E.
Zařízení je ideální pro připojení napájecí jednotky s konektorem 2,1/5,5 mm ke kabelům YAP75, které napájejí kamery. Kabel CCTV YAP75-0,59/3,7+2x0,5 má 2 vodiče po 0,5 mm2. Teoretický odpor je 3,4Ω/100m. Výrobce kabelu uvádí 5,5Ω/100m. Při napájení kamery 12 V pomocí kabelu YAP75 a za předpokladu poklesu napětí na 11 V lze napájení přenášet na vzdálenosti uvedené v tabulce.
- M délka pro R=3,4Ω/100m, délka pro R=5,5Ω/100m
- 1 : 98 metrů,60 metrů
- 6 : 22 metrů, 14 metrů
Jedná se tedy o maximální vzdálenosti, s nimiž můžeme napájet kamery na 12 V pomocí kabelu YAP-75-0,59/3,7+2x0,5. Samolepicí distanční podložky umožňují snadnou montáž desky plošných spojů.
Nespornou výhodou použití LZ-8/E v monitorovacích systémech napájených z centrálního bodu je dodatečná ochrana proti sabotáži. Při absenci individuální ochrany pro každou proudovou cestu stačí, aby narušitel způsobil zkrat u jedné kamery, a celý systém je bez napětí.
SPECIFIKACE
- Počet výkonových výstupů : 8
- Počet napájecích vstupů : 2
- Maximální napájecí napětí : DC 0-24V (typicky 12V)
- Maximální napájecí proud : 8A
- Maximální proud na výstup : 1A
- Typ pojistkových vložek : 1A/250V, 5/20mm, zpožděný
- Typ vstupního napájecího konektoru : 2,1/5,5mm zásuvka / kabelové svorky
- Typ konektoru pro napájecí výstupy : Kabelové svorky
- Provozní teplota / relativní vlhkost : -50°C ... 55°C / < 95%
- Rozměry (š x v x h) / hmotnost : 116x46x25mm / 60g
Doplňkové parametry
| Kategorie: | Rozdělovače napájení |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.06 kg |
| EAN: | 5902887041976 |
| Typ konektoru: | Vstup: 2,1/5,5 mm jack / kabelová svorka, výstup: Kabelové svorky |
| Filtr proti rušení: | Ne |
| Počet vstupů: | 2 ks. |
| Počet výstupů: | 8 ks. |
| Rozměry v mm (š x v x h): | 116 x 46 x 25 mm |
| Zabezpečení: | Pojistky |
