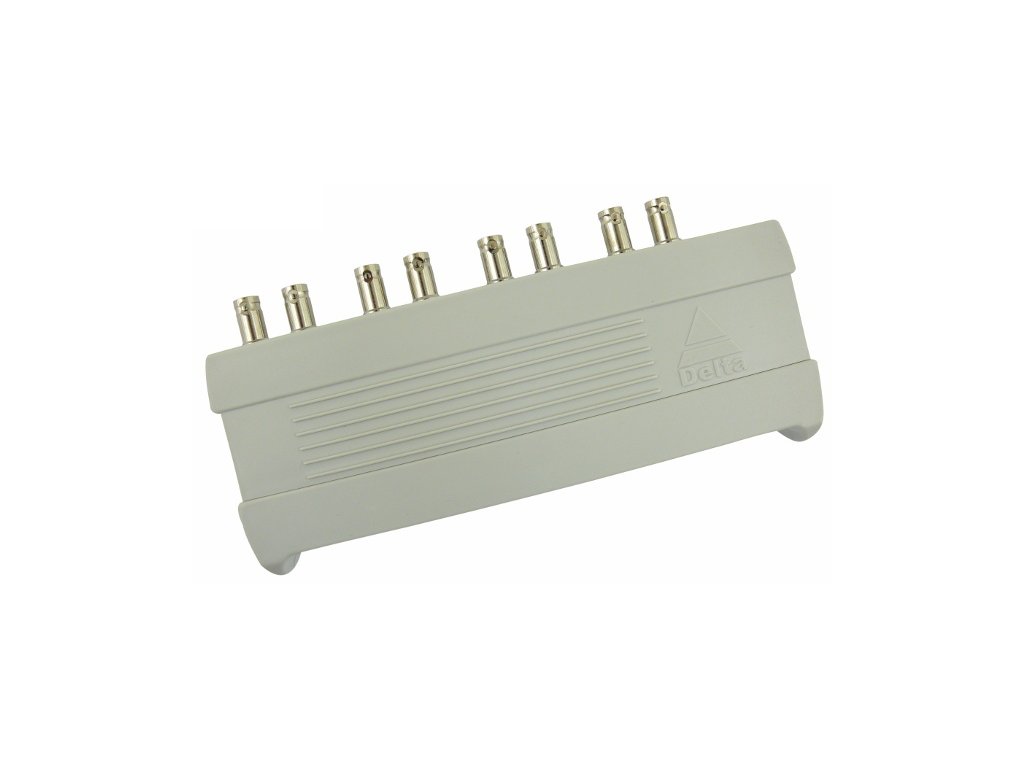

VIDEO SEPARÁTOR SV-1000/4-G
Kód: 9532Detailní popis produktu
VIDEO ODDĚLOVAČ
SV-1000/4-G
POPIS OBJEKTU
SV-1000/4-G je určen k dodatečné ochraně čtyř signálových cest v instalacích CCTV, kamer a dalších zařízení proti:
- blesk
- rozdíl potenciálů mezi zařízeními
- proudy protékající signálovou zemí
Zařízení eliminuje rušení při přenosu signálu na vzdálenost několika set metrů. Po sejmutí krytu lze kryt připevnit pomocí šroubů na stěnu (nejsou součástí dodávky).
TECHNICKÁ SPECIFIKACE
- Šířka pásma : 9Mhz / 1Vpp
- Typ zásuvek : 8 zásuvek BNC
- Vstupní a výstupní impedance : 75 Ω
- Nastavitelná výztuž : (-5) ... (+5)dB (přístup k potenciometrům po sejmutí krytu)
- Galvanické oddělení signálových vstupů / výstupů : 1000 V (špička)
- Galvanické oddělení vstupů a výstupů signálu : 1000 V (špička)
- Galvanické oddělení mezi napájecím zdrojem a signálovými vstupy/výstupy : 1000 V (špička)
- Napájení : DC 12V / 300mA
- Rozměry : 213 x 36 x 93 mm
- Hmotnost : 310 g
Eliminace rušení způsobeného rozdílem potenciálů mezi zemí kamery a zemí monitoru. Napětí vzniklé z tohoto rozdílu potenciálů se může sčítat s napětím užitečného signálu. Jedná se o nízkofrekvenční interferenci, která se projevuje například černými vodorovnými pruhy pohybujícími se pomalu vertikálně.
Pro úplnou ochranu všech zařízení připojených k přenosovému vedení před účinky bleskových výbojů je třeba použít následující schéma.
Galvanické oddělení na SV-1000/4-G
Zařízení má odnímatelný kryt!
Doplňkové parametry
Kategorie: | Video oddělovače |
---|---|
Hmotnost: | 0.32 kg |
Aktuální spotřeba: | 300 mA |
Galvanické oddělení: | špička 1000 V |
Impedance I/O: | 75 Ohmů |
Napájecí napětí: | 12 V |
Počet vstupů: | 4 ks. |
Počet výstupů: | 4 ks. |
Rozměry v mm (š x v x h): | 213 x 36 x 93 mm |
